频率同步、时间同步、信道均衡估计和传输模式识别等控制信息。在图3的帧结构图上，示意画出同步调制中一个OFDM帧内诸导频信号的插入情况。

散布导频（SP）插入于同步调制符号中，在OFDM载波方向（图3中的水平方向）和OFDM符号方向（图3中的垂直方向）上散布地配置，按规定受到BPSK调制。连续导频（CP）插入于全部13个OFDM段中，在OFDM符号方向上按规定受到BPSK调制的导频信号。TMCC导频插入于全部13个OFDM段中，携载有用于指明ISDB-T模式的诸信息，受到DBPSK调制。

二 信道编码方式

信道编码部分的方框图如图4所示。

外编码为缩短的RS（里德一索罗门）码（204、188、t=8），采用伽罗华域GF（28）的码元，域生成多项式为P（x）=X8+X4+X3+X2+1，码生成多项式为（X-1）（X-a）（X-a2）（X-a3）……（X-a15），a=02HEX0加上RS码前、后的TSP（传送流包），如图5所示。

划分块层时，以TSP为单位进行划分，每一块层内有相同的编码参数。

关于延时补偿，当各个块层的码率不一样时，用来对字节交织引起的延时差进行补偿，它们以TSP为单位调整延时。

关于能量扩散，用PRBS（伪随机二进制序列）在块层基础上以比特为单位与同步字节除外的数据流进行模2和。PRBS的生成多项式为g(x)=x15+x14+1。15个移位寄存器的初始化值从低位起为“100101010000000”，每-OFDM帧开始时初始化一次。字节交织度I=12字节，采用具有12条支路、包含FIFO（先进先出）移位寄存器的Forney方法来实现字节交织。交织和去交织导致发送和接收合计的数据延时量为（17×12×11）字节（相当于11个TSP）。

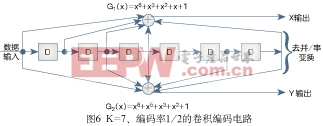

图6示出了约束长度K=7、基本编码率为1/2的卷积编码电路。可供选择的内码编码率及此时的缩短式传送信号（缩短码）示于表4。
