高质量接地技术解决办法（二）

环路显然是由U形顶部走线与其正下方的接地层部分所形成的环路。图10显示了直流电流路径，图12则显示了大多数交流电流在接地层中选取的路径，它所围成的面积最小，位于U形顶部走线正下方。实际应用中，接地层电阻会导致低中频电流流向直接返回路径与顶部导线正下方之间的某处。不过，即使频率低至1 MHz或2 MHz，返回路径也是接近顶部走线的下方。

小心接地层割裂

如果导线下方的接地层上有割裂，接地层返回电流必须环绕裂缝流动。这会导致电路电感增加，而且电路也更容易受到外部场的影响。图13显示了这一情况，其中的导线A和导线B必须相互穿过。

当割裂是为了使两根垂直导线交叉时，如果通过飞线将第二根信号线跨接在第一根信号线和接地层上方，则效果更佳。此时，接地层用作两个信号线之间的天然屏蔽体，而由于集肤效应，两路地返回电流会在接地层的上下表面各自流动，互不干扰。

多层板能够同时支持信号线交叉和连续接地层，而无需考虑线链路问题。虽然多层板价格较高，而且不如简单的双面电路板调试方便，但是屏蔽效果更好，信号路由更佳。相关原理仍然保持不变，但布局布线选项更多。

对于高性能混合信号电路而言，使用至少具有一个连续接地层的双面或多层PCB无疑是最成功的设计方法之一。通常，此类接地层的阻抗足够低，允许系统的模拟和数字部分共用一个接地层。但是，这一点能否实现，要取决于系统中的分辨率和带宽要求以及数字噪声量。

图13. 接地层割裂导致电路电感增加，而且电路也更容易受到外部场的影响。

其他例子也可以说明这一点。高频电流反馈型放大器对其反相输入周围的电容非常敏感。接地层旁的输入走线可能具有能够导致问题的那一类电容。要记住，电容是由两个导体(走线和接地层)组成的，中间用绝缘体(板和可能的阻焊膜)隔离。在这一方面，接地层应与输入引脚分隔开，如图14所示，它是AD8001高速电流反馈型放大器的评估板。小电容对电流反馈型放大器的影响如图15所示。请注意输出上的响铃振荡。

图14. AD8001AR评估板—俯视图(a)和仰视图(b)。

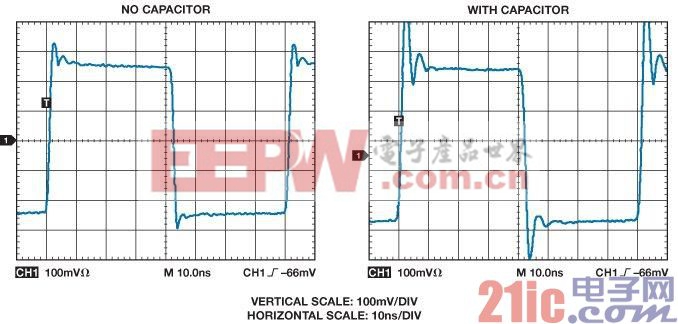

图15. 10 pF反相输入杂散电容对 放大器(AD8001)脉冲响应的影响。

接地总结

没有任何一种接地方法能始终保证最佳性能。本文根据所考虑的特定混合信号器件特性提出了几种可能的选项。在实施初始PC板布局时，提供尽可能多的选项会很有帮助。

PC板必须至少有一层专用于接地层!初始电路板布局应提供非重叠的模拟和数字接地层，如果需要，应在数个位置提供焊盘和过孔，以便安装背对背肖特基二极管或铁氧体磁珠。此外，需要时可以使用跳线将模拟和数字接地层连接在一起。

一般而言，混合信号器件的AGND引脚应始终连接到模拟接地层。具有内部锁相环(PLL)的DSP是一个例外，例如ADSP-21160 SHARC®处理器。PLL的接地引脚是标记的AGND，但直接连接到DSP的数字接地层。
