TI专家为你解答电源设计相关问题（三）

连接点和示波器接地连接点之间形成了压降，从而表现为纹波。要防止这一问题的出现，我们就需要特别注意电源设计的共模滤波。另外，将示波器引线缠绕在铁氧体磁心周围也有助于最小化这种电流。这样就形成了一个共模电感器，其在不影响差分电压测量的同时，还减少了共模电流引起的测量误差。图 2 显示了该完全相同电路的纹波电压，其使用了改进的测量方法。这样，高频峰值就被真正地消除了。

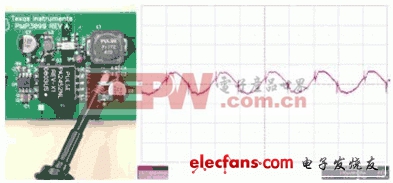

　　图 2 四个轻微的改动便极大地改善了测量结果

　　实际上，集成到系统中以后，电源纹波性能甚至会更好。在电源和系统其他组件之间几乎总是会存在一些电感。这种电感可能存在于布线中，抑或只有蚀刻存在于 PWB 上。另外，在芯片周围总是会存在额外的旁路电容，它们就是电源的负载。这二者共同构成一个低通滤波器，进一步降低了电源纹波和/或高频噪声。在极端情况下，电流短时流经 15 nH 电感和 10 μF 旁路电容的一英寸导体时，该滤波器的截止频率为 400 kHz。这种情况下，就意味着高频噪声将会得到极大降低。许多情况下，该滤波器的截止频率会在电源纹波频率以下，从而有可能大大降低纹波。经验丰富的工程师应该能够找到在其测试过程中如何运用这种方法的途径。
