IGBT是啥？看完这篇文章我不信你还不明白

3、IGBT的结构和原理

上面介绍了Power MOSFET，而IGBT其实本质上还是一个场效应晶体管，从结构上看和Power MOSFET非常接近，就在背面的漏电极增加了一个P 层，我们称之为Injection Layer (名字的由来等下说).。在上面介绍的Power MOSFET其实根本上来讲它还是传统的MOSFET，它依然是单一载流子(多子)导电，所以我们还没有发挥出它的极致性能。所以后来发展出一个新的结 构，我们如何能够在Power MOSFET导通的时候除了MOSFET自己的电子我还能从漏端注入空穴不就可以了吗?所以自然的就在漏端引入了一个P 的injection layer (这就是名字的由来)，而从结构上漏端就多了一个P /N-drift的PN结，不过他是正偏的，所以它不影响导通反而增加了空穴注入效应，所以它的特性就类似BJT了有两种载流子参与导电。所以原来的 source就变成了Emitter，而Drain就变成了Collector了。

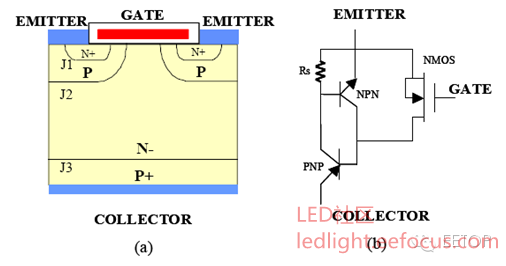

从上面结构以及右边的等效电路图看出

。。。。。
