利用Snubber电路消除开关电源和ClassD功放电路中的振铃

Snubber电路的能量消耗

Snubber电路中能量消耗在电阻Rsnubber上，而能量消耗的多少又取决于电容Csnubber的容量，跟电阻Rsnubber的值无关。这是因为PWM信号给电容Csnubber充电时，电路给snubber电路提供的能量为C·V2，而电容只得到了其中的一半(0.5·C·V2)，另一半被Rsnubber消耗掉。改变Rsnubber的电阻值，只是改变了电容充电的速度和Rsnubber消耗能量的速度，而不改变充电一次Rsnubber所消耗的总能量。Csnubber放电时，电容储存的能量被Rsnubber消耗。Rsnubber在一个PWM开关周期的能量消耗为C·V2。Rsnubber功率消耗为：

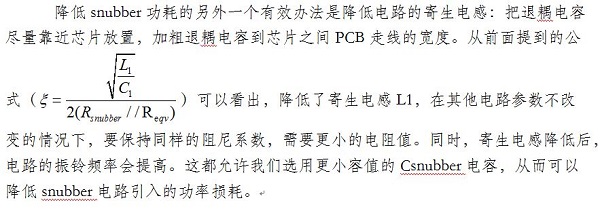

有些应用场合对电路的效率有很高的要求，对snubber电路消耗的功率也需要进行限制。遇到这种情况，可以适当调整snubber电路的元件值，在PWM信号的振铃和功率消耗之间取得平衡。



总结

我们讨论了开关电源和ClassD功放电路里PWM信号的振铃现象，振铃带来的危害，振铃引起的过冲和电路的阻尼系数的对应关系。然后，我们介绍了如何用snubber对振铃进行抑制。最后，本文通过一个实例介绍了snubber电路里元件值的选取。在介绍过程中，引入了一些简单的数学公式。这些数学公式有助于加深我们对概念的理解。
