l    欠载保护

当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），继电器断开，切断电动机电源。此功能默认关闭，需要时请设置参数F15。

负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。

l    三相不平衡保护

三相不平衡率的定义为：任一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。

当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。

负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。

l    缺相保护

缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。

负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。

l    自动恢复

自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障停机后，过15分钟自动恢复（F52=15），这样可以重试3次(F51=3)，如果故障重复发生3次以上，并且重复故障的间隔时间短于60分钟(F53=60)，则锁定在停机状态，则需要人工恢复(按“5”键或断电)。

如果不需要自动恢复功能，只要将F51设为0。

l    时间继电器功能

如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。

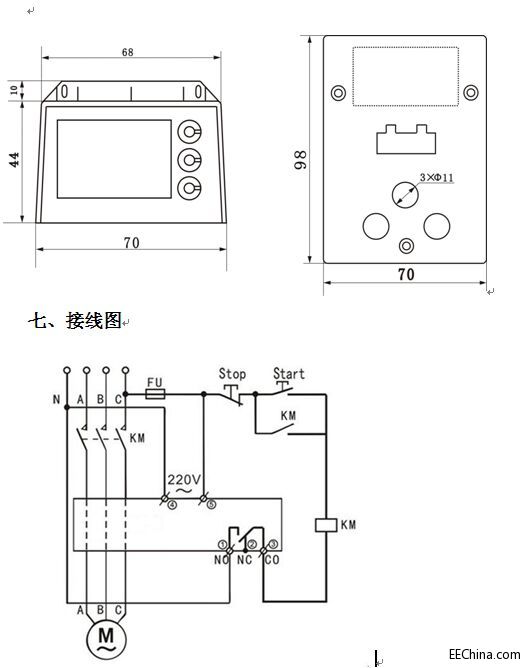

六、  外形尺寸

七、接线图

1.                         电动机的三根相线分别穿过A、B、C三个孔

2.                         端子1为内部继电器常开点，2为常闭点，3为公共点。保护器在断电状态下，内部继电器是在释放状态，1、3断，2、3通，通电后，继电器立即吸合（如果启用了时间继电器功能，则延时吸合，见参数F61），1、3通，2、3断，控制接通电动机电源。当发生过载、缺相、三相不平衡等故障时，继电器释放，断开电动机电源。
