TNY256型单片机开关电源及其应用

3．8 输入欠压检测电路

将一外接电阻器（2MΩ）连接在VI和EN/UV脚即可监视输入电压，在上电时将功率MOSFET关断，直到直流输入电压V1达到欠压保护阈值（100V）为止；正常工作后如VI突然降低，也会将功率MOSFET关断，起到保护作用。在自动重启状态下功率MOSFET将停止工作，此时哪存在欠压条件，自动重启动计数器将停止计数。

如EN/UV脚未接外部电阻器，则输入欠压检测功能将被禁止。

4 TNY256的典型应用

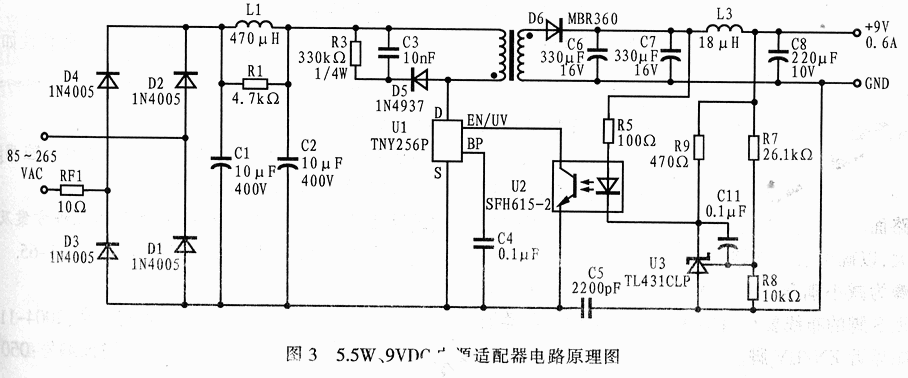

由TNY256组成的5.5W、9VDC电源适配器电路如图3所示，交流输入电压范围为85～265V。图中U2为光磁耦合器SFH615-2，U3为可调式并联精密稳压器TL431CLP，F1为保险丝电阻器。85～265V交流电经过D1～D4桥式整流和C1、C2滤波后，得到约300V的直流高压VI。鉴于在功率MOSFET关断瞬间，脉冲变压器的漏感会产生尖峰电压，因此，由电阻器R3、C3和超快恢复二极管D5（1N4937）组成的功率MOSFET漏极钳位保护电路，可有效抑制漏极上的反向峰值电压，从而保护TNY256内的功率MOSFET不受损坏。C3选用10000pF/1kV的高压陶瓷电容器。



次级电压通过D6、C6、C7、L3和C8整充滤波后，得到9V、0.6A的直流输出。D4采用MBR360的肖特基二极管。为了抑制初、次级之间的共模干扰，在初、次级的同名端还并联一只2200pF/2kV的高压陶瓷电容C5。输出电压由精密电阻R7、R8决定，电阻R9为TL431的限流电阻。

5 TNY256的使用注意事项

TNY256在中等负载或轻负载下工作时会跳过一些时钟周期，这容易使高频变压器产生音频噪声干扰。为减小此干扰，宜选磁通密度小于0.3T的磁芯材料。此外，最好用TVS二极管和陶瓷电容构成的漏极箝位保护电路来衰减视频噪声。

使用TNY256系列时推荐的一种印制板设计如图4所示。



设计时需注意以下几点：

·连接输入滤波电容器、高频变压器初级如TNY256回路的覆铜面积应尽量小。

·DIP-8封装的TNY256系列电路是靠覆铜接地来散热的，图中打斜线的面积要足够大，确保散热良好。

·安全电容器要直接焊接在初级接地端和次级返回端之间。

·连接次级线圈、输出级整流管和滤波电容器的回路面积应尽量小，但整流管焊盘附近的覆铜要足够大，以确保散热良好。

·为减小耦合噪声，光耦晶体管到EN/UV脚和源极S脚的布线要尽可能短。欠压检测电阻器要尽可能靠近EN/UV脚。
