实验结果
电路参数设计
设计指标:单相交流输入220V,上下波动15%,输出功率为2000W,效率为90%,输出电压为380V,转换器工作频率为100kHz。
仿真结果
在计算机仿真软件Matlab的Simulink中建立仿真模型进行仿真。仿真参数:Vin=220V;L=200mH;fk=100kHz;Lr=4.7mH;Cr=470pF。仿真结果如图3所示。
图3 输入电压/电流仿真图
从图3可以看出,输入电流较好地跟踪了输入电压,达到了功率因数校正的目的。
实验分析
搭好主电路和控制电路,调试后用示波器观察波形,图4为输入交流电压/电流实验波形图。由图可见,输入交流电流与输入交流电压相位相同,输入电流波形为正弦波,实现了系统的高功率因数。电压由于功率管的开关及分布参数的影响还存在一些毛刺,可以通过使用共模电感加以抑制。

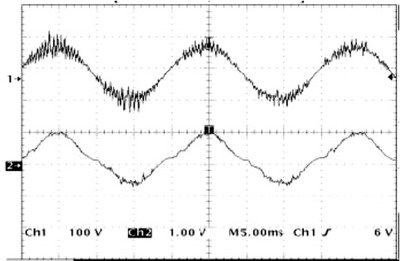

图4 交流输入电压和电流波形
结语
综上所述,在单相功率因数校正电路中采用升压ZVT-PWM 转换器,可以实现软开关PFC。实验结果表明,该电路很好地达到了功率因数校正的目的,而且减少了开关管的损耗,抑制了电磁干扰并提高了系统的效率。
电路参数设计
设计指标:单相交流输入220V,上下波动15%,输出功率为2000W,效率为90%,输出电压为380V,转换器工作频率为100kHz。
仿真结果
在计算机仿真软件Matlab的Simulink中建立仿真模型进行仿真。仿真参数:Vin=220V;L=200mH;fk=100kHz;Lr=4.7mH;Cr=470pF。仿真结果如图3所示。

图3 输入电压/电流仿真图
从图3可以看出,输入电流较好地跟踪了输入电压,达到了功率因数校正的目的。
实验分析
搭好主电路和控制电路,调试后用示波器观察波形,图4为输入交流电压/电流实验波形图。由图可见,输入交流电流与输入交流电压相位相同,输入电流波形为正弦波,实现了系统的高功率因数。电压由于功率管的开关及分布参数的影响还存在一些毛刺,可以通过使用共模电感加以抑制。

图4 交流输入电压和电流波形
结语
综上所述,在单相功率因数校正电路中采用升压ZVT-PWM 转换器,可以实现软开关PFC。实验结果表明,该电路很好地达到了功率因数校正的目的,而且减少了开关管的损耗,抑制了电磁干扰并提高了系统的效率。
