Tiny Switch特性及其应用

时间:07-24 来源:互联网 点击:
1 引 言

中大功率开关电源在市场上占有较大份额,然而小功率开关电源在很多场合,例如在待机电源中是必不可少的。TinySwitch特别适用于为用户提供10W以下的隔离型开关电源。

十多年以前以为用UC3842和MOSFET制作的分离元件开关电源,线路已较为简单,但与其相比,TopSwitch制作的开关电源电路更加简单。由于它们同样是采用固定频率PWM方式,其开关损耗几乎与负载无关,导致轻载时电源效率明显降低。而采用TinySwitch除电路非常简单外,同时还具有高效率、低成本的显著特点。

2 Tiny Switch(253/254/255系列)简介

Tiny Switch把控制IC和功率MOSFET集成在一起,实际上只需四个功能引脚。

(1)TinySwitch各引脚功能

漏极(D):功率MOSFET漏极,为起动和稳态工作提供工作电流。
旁路(BP):内接5.8V稳压器,外接滤波电容。正常工作时,旁路电容在TinySwitch中MOSFET导通期间为控制电路提供能量。
使能(EN):功率MOSFET是否导通控制端。正常工作情况,EN端为高电平时,MOSFET导通;EN端为低电平时,MOSFET关断。
源极(S):功率MOSFET源极。

(2)TinySwitch器件的突出特点

内置芯片供电电源,省去外加辅助电源,可使输出电压不影响电路工作。

控制方式采用逐周电流限制方式,可减小电流纹波。?跳周期?的工作方式通过改变有效的工作频率,使开关损耗与负载呈线性比例,从而使不同负载情况下,电源均具有较高效率。

内置过热保护电路之超温闭锁功能,确保开关电源安全工作。

3 TinySwitch的特性

(1)TinySwitch控制方式

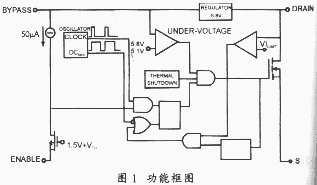

TinySwitch功能框图如图1所示。



芯片正常工作时,TinySwitch内部振荡器周期性起动MOSFET,每个周期内,由限流电路检测MOSFET的电流,并将其与门限值比较,当其超过门限(ILIMIT)时,功率MOSFET在此周期剩余时间内关断。也就是说,当TinySwitch正常工作时,由限流电路对MOSFET进行逐周电流限制,以决定功率MOSFET在每个周期内的最大导通时间(tmax)。需要注意的问题是:MOSFET的电流是否会在tmax时间内达到门限(ILIMIT)呢?这一点只要在电源设计时,选择的TinySwitch器件在最低的输入电压时满足功率要求,经计算得出的变压器初级电感便可使电流在tmax限制时间内逐渐升至门限值ILIMIT)。

TinySwitch内部限流电路的门限值(ILIMIT)为常数,内部振荡器把MOSFET的开关频率设定为常数,由于TinySwitch的门限值和频率均为常数,利用其进行隔离型电源设计,次级的(最大)输出功率亦为常数。

(2)TinySwitch工作模式

反激式开关电源的输出功率与门限值、变压器初级电感和开关频率相关,即



那么,输出功率一定的TinySwitch芯片是如何工作来满足不同负载要求的呢?分析式(1),再结合芯片特点,即可以得出结论。由于TinySwitch门限值和变压器初级电感均为常数,那么若想改变输出功率P,只能着眼于开关频率f,TinySwitch采用?跳周期?的工作方式,正是以改变功率MOSFET有效的开关频率,以实现不同的功率输出。

在分析TinySwitch是如何?跳周期?时,先了解一下芯片的EN引脚。参照图1,使能引脚电路中有一个设定为1.5V的源极跟随输入。输入电流被10μA滞回的电流源箝位。在振荡器时钟信号(每个周期之始)的上升沿,对使能检测电路的输出取样,若为高电平,此周期接通功率MOSFET,否则功率MOSFET在相应周期保持截止,即跳过该工作周期,由于对EN引脚取样仅在每个周期之始进行一次,周期中使能引脚上的其它变化可不予考虑。这样,可以通过EN端电平的不同对芯片进行开/关控制。

于是,可以通过控制TinySwitch开/关频率来获得不同的次级输出功率。满载时,让inySwitch在大部分时钟周期导通;不足满载时,TinySwitch将?跳过?更多周期以保持次级输出电压稳定;在轻载或空载时,几乎跳过所有周期,只有一小部分周期导通以供给电源的功率消耗。不同负载工作情况的波形见图2。


(a)TinySwitch重负载工作


(b)TinySwitch中负载工作


(c)TinySwitch轻负载工作

由于在不同输出功率情况下,有效开关频率不同,使得输出功率不同,开关损耗也就不同。TinySwitch的开关损耗几乎与输出功率成线性比例,使得电源在各种输出功率时都具有较高的效率。这是采用PWM方式开关模式电源(SMPS)望尘莫及的。应用TinySwitch进行设计的电源效率与一般开关模式电源的比较见图3。



TinySwitch在跳周期时,振荡器频率通常加倍(TNY255仍将保持130kHz)。这增加了使能引脚取样率,使环路响应速度更快,对保证输出电压的稳定性非常有利。

(3)TinySwitch超温闭锁功能

参见图1,TinySwitch内设热关断电路可检测管芯结温。热关断电路的门限为135℃,70℃滞回,当结温上升至超过门限时(135℃),热关断电路关断功率MOSFET,直到管芯结温下降到70℃时才会令其重新导通。
