TM4C123GH6PM的旋转热管温度遥测系统设计

4 实验结果和分析

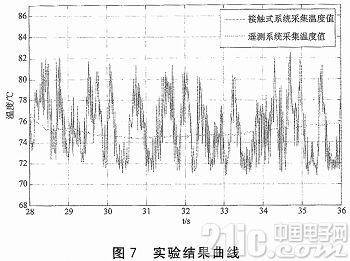

实验采用传统接触式系统和本文设计的遥测系统对旋转热管相同区域同时进行温度采集，旋转热管固定转速为100 r/min，实验结果曲线如图7所示。从图中可以看出，接触式温度采集系统在旋转状态下采集的温度信号存在很大的干扰，稳态温度波动量达到了11.65℃，而本系统所采集的温度基本无明显毛刺，稳态温度波动量仅为2.45℃，与真实温度情况相符，满足旋转热管温度采集的精确性和可靠性的要求。




结语

旋转热管温度遥测系统以TM4C123GH6PM为主控芯片，通过SPI接口连接MAX6675，不断采集K型热电偶输出的信号，并通过无线串口通信模块将温度值发送给上位机。基于Lab VIEW平台开发的上位机监测界面易于操作，实现了温度数据的显示、存储和回放等多个功能。实验结果表明：相比于传统接触式温度采集系统，本系统有效避免了信号干扰，并具备成本低、操作方便和扩展性好等诸多优点，为旋转热管温度精确采集提供了一种行之有效的解决方案。
