1500V光伏发电系统的电源应用方案

五、PVxx-29Bxx 系列模块电源的简介

PVxx-29Bxx系列是200-1500VDC电压输入、4000VAC隔离耐压、高可靠DC-DC开关稳压电源模块，可广泛应用于光伏发电和高压变频等场合，为负载设备提供稳定的工作电压，且其自带的多重保护功能可提升模块电源工作异常情况下电源及其负载的安全性能。



产品特点：

· 超宽压范围输入：200 ~ 1500VDC

· 工业级工作温度：-40℃ ~ +70℃

· 4000VAC 高隔离电压

· 高效率、低纹波噪声

· 输入欠压保护、防反接保护，输出短路、过流、过压保护

· 5000m高海拔工作

· 符合 EN62109 认证

· PCB、接线式和导轨式等多种安装方式

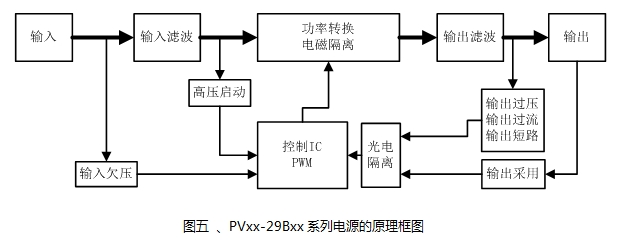

PVxx-29Bxx系列电源的原理框图如图五所示，采用反激拓扑结构，选择成熟可靠的PWM型控制IC，功率转换电路进行高压双管串联形式和隔离驱动的设计，高压启动部分采用金升阳高压启动专利技术，同时产品具有输入欠压、输出过流、短路过压等多重保护电路，从而实现产品的高可靠特性。



六、小结

光伏能源的逐步规模化、普及化，是全球面向未来能源需求的健康合理化发展趋势。金升阳积极参与能源技术绿色化发展，结合自身技术平台优势和自主创新能力，针对光伏发电系统的测试监控单元的特性需求，精心研发新一代1500V高压光伏专用电源模块PVxx_29Bxx系列产品，并提供一整套监控单元电源应用方案，简化光伏发电系统的电路方案，降低光伏系统的建设和维护成本，综合提升系统的稳定性、安全性、可靠性。
