AVAGO弧光传感器在中低压母线保护中的应用

3.2积极性防护措施

采用高速专用中压母线保护切除故障以限制故障电弧的持续时间，从根本上限制故障电弧，消除其各种效应对设备和人员的危害。如果中低压母线保护能在开关柜耐受燃弧时间以内切除故障的话，将最大限度地限制弧光故障对开关设备的损坏；从另一方面看，限制开关设备的损坏，即阻断了故障发展的可能性，从而可避免主变压器长时间遭受短路电流的冲击而损坏。这也是目前迫切需要的最有效的限制弧光短路故障损坏开关设备及变压器的防护措施。

弧光传感在积极防护中是目前一种新技术，也是高效的。弧光传感器安装在开关柜各间隔室中，可实现对由简单到各种复杂接线中、低压开关柜提供有选择性的保护。弧光传感器作为光感应元件，将检测在发生弧光故障时突然增加的光强，并将光信号转换成电流信号传送给辅助单元。

AVAGO弧光检测覆盖的范围是300到800nm的光谱的光线，对弧光的检测通过一部分裸纤对光的感应，形成一个信号的回馈。

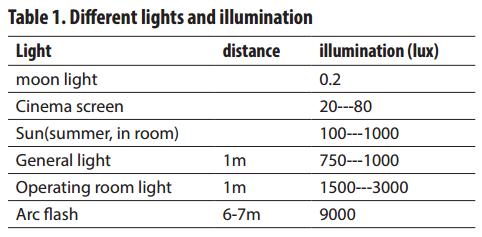

不同的光线光能量以及传输距离不一样，几种典型光线对比：

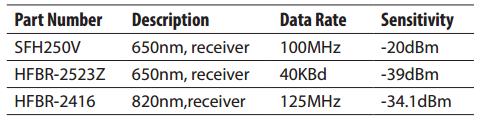

目前AVAGO用于弧光检测的几个器件的型号：

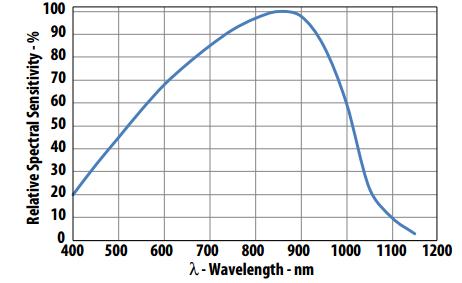

下图为SFH250的敏感度和光波长的波形：

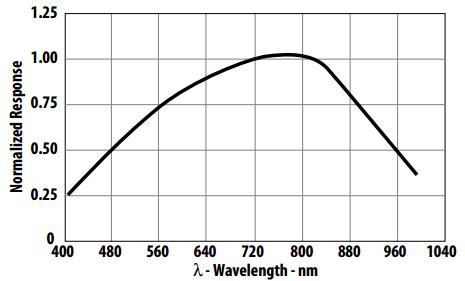

下图为HFBR-24X6Z的标准响应时间：


AVAGO的弧光检测系统分点检测方式和路链检测方式两种：

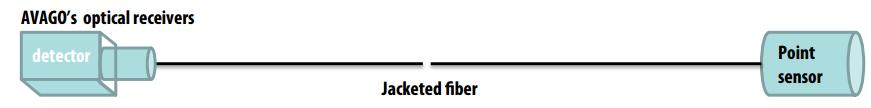

点检测：


路链检测：

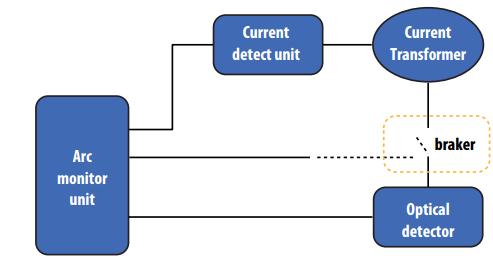

弧光检测的最小集成系统：


6.结语

随着现代微机和光电子技术的发展，各种新型母线保护原理和装置不断出现，为实现中低压专用母线保护提供了各种解决方案。电弧光保护作为一种针对中压开关柜故障特性开发的中低压母线保护系统，具有原理简单、动作可靠迅速、对变电站一次设备无特殊要求、适应于各种运行方式、且在各种运行方式下保护不需要切换等优点，为用户提供了一个理想的中低压母线保护解决方案。
