用于IGBT与功率MOSFET的栅驱动器通用芯片

4应用
　　scale-2型芯片组作为核心平台应用于新一代的igbt栅驱动器。相比于以前的芯片组，一个完整的即插即用igbt驱动器的所有组成部分的成本可以减少60%以上［3］。

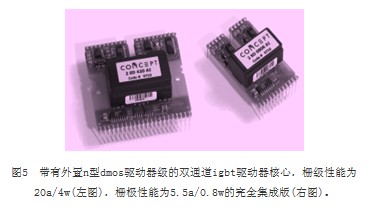

　　图5　带有外置n型dmos驱动器级的双通道igbt驱动器核心，栅级性能为20a/4w（左图），栅极性能为5.5a/0.8w的完全集成版（右图）。

　　图5 带有外置n型dmos驱动器级的双通道igbt驱动器核心，栅级性能为：20 a /4 w，栅极性能为5.5 a / 0.8w的完全集成版。图5（左）所示为一个双通道栅驱动器核心，它的驱动能力为20 a， 4 w， +15 v /-10v，栅驱动器和dc-dc变换器输出级使用的都是外置n型dmos：它具有双向信号变压器接口，提供可调整的操作模式、死区时间、闭锁时间、先进的有源箝位功能和一个次级故障输入端。典型的延迟时间为110ns。代表性的应用包括对于1700 v / 200 a，开关频率达到75 khz的igbt进行半桥式控制。
　　图5（右）所示为一个相似的双通道栅驱动器核心，它的驱动能力为5.5 a， 0.8 w， +15 v/-10v，栅驱动器和dc-dc变换器输出级都是完全集成的。典型的延迟时间为88ns。体积小，更容易扩展到7通道以及其低廉的成本使得它成为驱动1700 v/225a igbt的最佳选择。代表性的应用包括对于1700v / 100 a，开关频率达到25 khz，或者是600 v / 50 a，开关频率达到75 khz的igbt进行半桥式控制。
5　前景
　　在过去的10年里，scale技术已经在市场上被确立为工业界的标准，concept公司拥有的scale-2芯片组将得到更加长远的发展。这个芯片组作为实现新一代igbt栅驱动器的核心平台，在可靠性、功能性、可扩展性、成本以及投入到市场的时间方面都有所提高。这些提高要归功于使用被大规模应用的scale型驱动器，它经过了广泛的试用与测试。
