基于C++Builder API函数的欧姆龙PLC串行通信

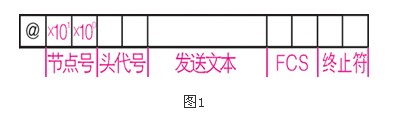

　　帧结构解析：
　　@：在起始处必须放置
　　节点号：有效值为00—31， 表示pc机最多可同32台plc通信
　　头代码：plc的命令代码
　　发送文本：pc机发送的命令参数
　　fcs（frame check sequence） ：帧检查顺序代码（帧校验码）
　　帧校验码是2位（bit） 十六进制数。它是由帧数据包含的所有字符的ascii码进行位异或运算的结果。
　　终止符：“*”号和回车符“cr”
　　举例如下：

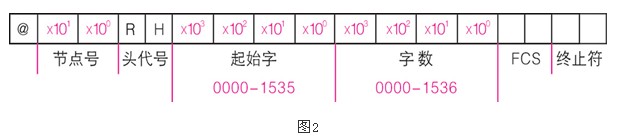

　　读h区命令帧结构如图2所示。

　　4.2 响应帧

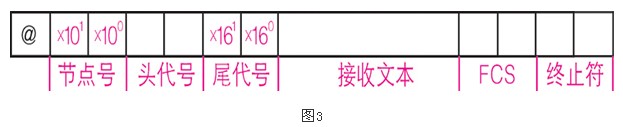

　　响应帧结构如图3所示。

　　帧结构解析：
　　@ ：返回命令头
　　节点号 ：有效值为00—31，返回数据的plc节点号
　　头代码 ：plc的命令代码
　　尾代码 ： 返回命令完成状态码
　　接收文本： 在有数据时返回的数据
　　fcs ：帧检查顺序代码
　　终止符：“*”号和回车符“cr”
　　举例如下：

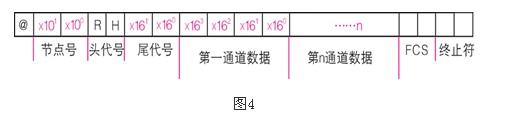

　　读h区响应帧结构图4所示。

　　4.3 fcs（帧数据冗余校验码）的计算
　　为了降低串行通信的误码率，在接收和发送端都必须对数据进行校验，常用的方法是进行fcs校验。对帧数据进行冗余校验计算时，应对帧数据中各个字符的ascii码进行位异或运算，然后将结果转为2位十六进制字符。
5 c++builder api函数应用
　　5.1 通信主程序的设计架构

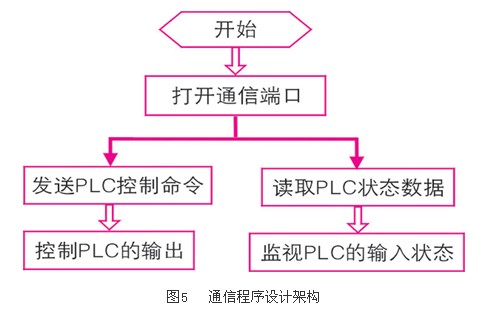

　　通信主程序的主要功能：实现计算机对plc的运行控制和状态监视，即构成一个闭环监控系统，程序设计架构如图5所示。

　　5.2 打开串信端口

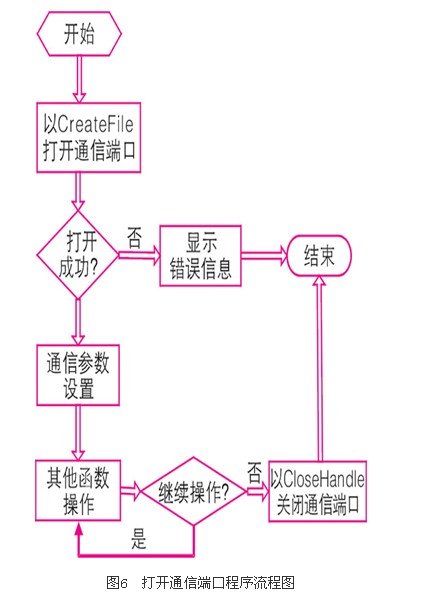

　　（1） 打开通信端口，对端口进行初始化设置，工作流程如图6示。

　　（2） 打开通信端口程序源代码：
　　void__fastcall tform1：：button1click（tobject *sender）
　　{
　　char *comno;
　　dcb dcb;
　　string temp;
　　temp=“com”+inttostr（rdcom-》itemindex+1）;
　　comno=temp.c_str（） ;
　　hcomm=createfile（comno，generic_read|generic_write，
　　0，null，open_existing，1，0）;
　　if（hcomm==invalid_handle_value）
　　{
　　messagebox（0，“打开通信端口错误，请检查端口是否被占用！！” ，“comm error”，mb_ok）;
　　return;
　　}
　　getcommstate（hcomm，&dcb）;
　　dcb.baudrate=cbr_9600;
　　dcb.bytesize =7;
　　dcb.parity =evenparity;
　　dcb.stopbits =onestopbit;
　　setcommstate（hcomm，&dcb）;
　　if（！setcommstate（hcomm，&dcb））
　　{
　　messagebox（0，“通信端口设置错误！！！”，“set error”，mb_ok）;
　　closehandle（hcomm）;
　　return;
　　}
　　}
　　5.3 写plc内存数据

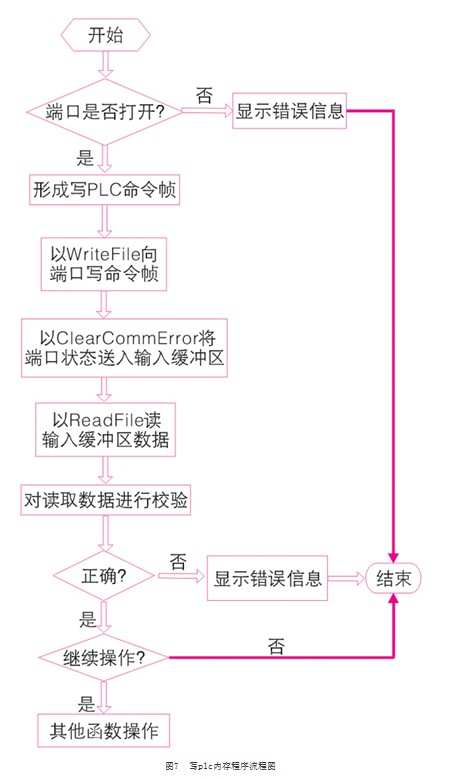

　　（1） 将计算机发出的命令写入plc，实现计算机对plc的控制功能。工作流程如图7示。

　　（2） 写plc内存函数程序源代码：
　　string tform1：：write（string address，string value）
　　{
　　unsigned long lrc，bs;
　　string temp;
　　char *senddata;
　　char inbuff［1024］;
　　int ln，i=0;
　　string word，check;
　　dword nbytesread，dwevent，dwerror;
　　comstat cs;
　　word=“@00wd”+address+value;
　　if（hcomm==0）
　　{
　　messagebox（0，“串口未打开！！！”，“错误信息”，mb_ok）;
　　return（0）;
　　}
　　temp=outchecksum（word）;
　　senddata=temp.c_str（） ;
　　bs=strlen（senddata）;
　　loop：
　　if（++i《=3）
　　{
　　writefile（hcomm，senddata，bs，&lrc，null）;
　　sleep（100）;
　　if（hcomm==invalid_handle_value） return（0）;
　　clearcommerror（hcomm，&dwerror，&cs）;
　　if（cs.cbinque》sizeof（inbuff））
　　{
　　purgecomm（hcomm，purge_rxclear）;
　　return（0）;
　　}
　　readfile（hcomm，inbuff，15，&nbytesread，null）;
　　check=inbuff;
　　if（check.substring（6，2）！=“00”）
　　{
　　goto loop;
　　}
　　}
　　else
　　{
　　messagebox（0，“数据写错误”，“通信错误”，mb_ok）;
　　}
　　}
　　5.4 读plc内存数据
　　（1）从plc中读取数据，监视plc的运行数据，工作流程如图8示。

　　（2） 读plc内存函数程序源代码：
　　string tform1：：read（string address，string value）
　　{
　　string readdata，readdata1，readdata2;
　　string temp;
　　unsigned long lrc，bs;
　　char *senddata;
　　int ln，i=0，len;
　　dword nbytesread，dwevent，dwerror;
　　comstat cs;
　　char inbuff［1024］;
　　string word;
　　word=“@00rd”+address+value;
　　if（hcomm==0） return（0）;
　　temp=outchecksum（word）;
　　senddata=temp.c_str（）;
　　bs=temp.length（）;
　　loop：
　　if（++i《=3）
　　{
　　writefile（hcomm，senddata，bs，&lrc，null）;
　　sleep（100）;
　　if（hcomm==invalid_handle_value） return（0）;
　　clearcommerror（hcomm，&dwerror，&cs）;
　　if（cs.cbinque》sizeof（inbuff））
　　{
　　purgecomm（hcomm，purge_rxclear）;
　　return（0）;
　　}
　　cs.cbinque=4*strtoint（value）+11;
　　readfile（hcomm，inbuff，cs.cbinque，&nbytesread，null）;
　　inbuff［cs.cbinque］=`\0`;
　　readdata =inbuff;
　　len=readdata.length（）;
　　if（len==0）
　　{
　　goto loop;
　　}
　　if（readdata.substring（6，2）！=“00”）
　　{
　　goto loop;
　　}
　　if（inchecksum（readdata）！=1）
　　{
　　goto loop;
　　}
　　}
　　else
　　{
　　messagebox（0，“读数据错误”，“通信错误”，mb_ok）;
　　}
　　return（readdata）;
　　}
