工控领域最流行的九大现场总线

3、Profibu现场总线
　　Profibus是作为德国国家标准DIN19245和欧洲标准prEN50170的现场总线。ISO/OSI模型也是它的参考模型。由Profibus-Dp、Profibus-FMS、Profibus-PA组成了Profibus系列。DP型用于分散外设间的高速传输，适合于加工自动化领域的应用。FMS意为现场信息规范，适用于纺织、楼宇自动化、可编程控制器、低压开关等一般自动化，而PA型则是用于过程自动化的总线类型，它遵从IEC1158-2标准。该项技术是由西门子公司为主的十几家德国公司、研究所共同推出的。它采用了OSI模型的物理层、数据链路层，由这两部分形成了其标准第一部分的子集，DP型隐去了3～7层，而增加了直接数据连接拟合作为用户接口，FMS型只隐去第3～6层，采用了应用层，作为标准的第二部分。PA型的标准目前还处于制定过程之中，其传输技术遵从IEC1158-2（1）标准，可实现总线供电与本质安全防爆。

　　Porfibus支持主—从系统、纯主站系统、多主多从混合系统等几种传输方式。主站具有对总线的控制权，可主动发送信息。对多主站系统来说，主站之间采用令牌方式传递信息，得到令牌的站点可在一个事先规定的时间内拥有总线控制权，共事先规定好令牌在各主站中循环一周的最长时间。按Profibus的通信规范，令牌在主站之间按地址编号顺序，沿上行方向进行传递。主站在得到控制权时，可以按主—从方式，向从站发送或索取信息，实现点对点通信。主站可采取对所有站点广播（不要求应答）或有选择地向一组站点广播。Profibus的传输速率为96～12kbps最大传输距离在12kbps时为1000m，15Mbps时为400m，可用中继器延长至10km。其传输介质可以是双绞线，也可以是光缆，最多可挂接127个站点。

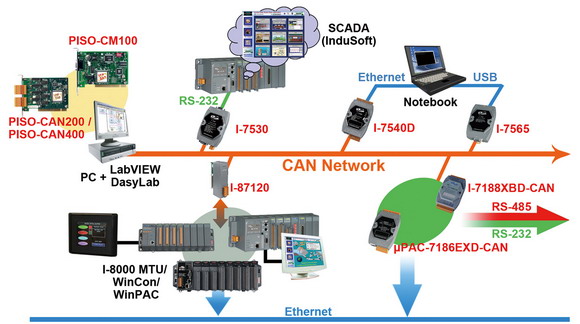

　　4、CAN现场总线
　　CAN是控制网络ControlAreaNetwork的简称，最早由德国BOSCH公司推出，用于汽车内部测量与执行部件之间的数据通信。其总线规范现已被ISO国际标准组织制订为国际标准，得到了Motorola、Intel、Philips、Siemens、NEC等公司的支持，已广泛应用在离散控制领域。CAN协议也是建立在国际标准组织的开放系统互连模型基础上的，不过，其模型结构只有3层，只取OSI底层的物理层、数据链路层和顶上层的应用层。其信号传输介质为双绞线，通信速率最高可达1Mbps/40m，直接传输距离最远可达10km/kbps，可挂接设备最多可达110个。

　　CAN的信号传输采用短帧结构，每一帧的有效字节数为8个，因而传输时间短，受干扰的概率低。当节点严重错误时，具有自动关闭的功能以切断该节点与总线的联系，使总线上的其它节点及其通信不受影响，具有较强的抗干扰能力。CAN支持多主方式工作，网络上任何节点均在任意时刻主动向其它节点发送信息，支持点对点、一点对多点和全局广播方式接收/发送数据。它采用总线仲裁技术，当出现几个节点同时在网络上传输信息时，优先级高的节点可继续传输数据，而优先级低的节点则主动停止发送，从而避免了总线冲突。已有多家公司开发生产了符合CAN协议的通信芯片，如Intel公司的82527，Motorola公司的MC68HC05X4，Philips公司的82C250等。还有插在PC机上的CAN总线接口卡，具有接口简单、编程方便、开发系统价格便宜等优点。

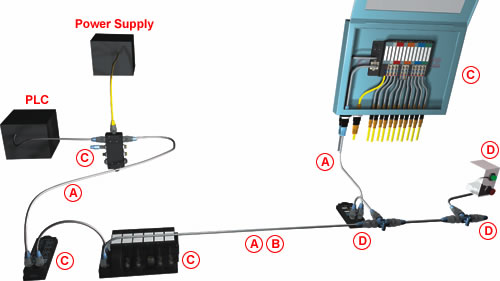

　　5、Devicenet现场总线
　　Devicenet是一种低成本的通讯总线。它将工业设备（如：限位开关，光电传感器，阀组，马达启动器，过程传感器，条形码读取器，变频驱动器，面板显示器和操作员接口）连接到网络，从而消除了昂贵的
　　硬接线成本。直接互连性改善了设备间的通讯，并同时提供了相当重要的设备级诊断功能，这是通过硬接线I/O接口很难实现的。
　　Devicenet是一种简单的网络解决方案，它在提供多供货商同类部件间的可互换性的同时，减少了配线和安装工业自动化设备的成本和时间。DeviceNet不仅仅使设备之间以一根电缆互相连接和通讯，更重要的是它给系统所带来的设备级的诊断功能。该功能在传统的I/O上是很难实现的。

　　Devicenet是一个开放的网络标准。规范和协议都是开放的，供货商将设备连接到系统时，无需为硬件，软件或授权付费。任何对DeviceNet技术感兴趣的组织或个人都可以从开放式DeciceNet供货商协会（ODVA）获得DeviceNet规范，并可以加入ODVA，参加对DeviceNet规范进行增补的技术工作组。
　　Devicenet的许多特性沿袭于CAN，CAN总线是一种设计良好的通信总线，它主要用于实时传输控制数据。DeviceNet的主要特点是：短帧传输，每帧的最大数据为8个字节；无破坏性的逐位仲裁技术；网络最多可连接64个节点；数据传输波特率为125kb/s、250kb/s、500kb/s；点对点、多主或主/从通信方式；采用CAN的物理和数据链路层规约。
