开关变压器技术在大中型电动机软起动上的应用

　　图5：系统图

　　电机起动情况
　　1）电机及负载情况
　　额定功率为6300kW、额定电压6kV、额定电流700A。
　　2）空载起动情况
　　2008年7月22日空载起动电机，起动最大电流1546A（2.2倍额定电流），起动时间8s。
　　空载起动电流曲线如下图所示。

　　

　　图6：空载起动电流曲线

　　3）带载起动情况
　　2008年7月22日带载起动电机，因用户要求起动电流控制要控制在3倍额定电流以内，经过计算后将起动参数调整，一次起动成功，起动最大电流2020A（2.88倍额定电流），起动时间32s。

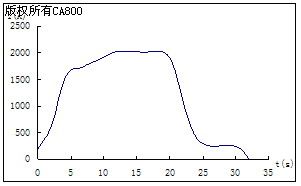

　　带载起动电流曲线如下图所示。

　　

　　图7：带载起动电流曲线

　　关变压器式起动装置在调试过程中即体现出了其独特的优势：可多次连续起动、多次起动性能一致、现场可灵活整定起动参数以获得最佳曲线、控制精确、调试简单方便等等。
四、装置特点和优势
　　哈尔滨帕特尔科技有限公司于2001年首创的开关变压器式高压电动机软起动装置，具有简洁、可靠、精确、灵活、省时、节约投资、减少运行维护费用等独特优势。
　　开关变压器式起动装置能从零起调节电机端电压和电流，实现真正的平滑起动。自适应电流算法，能根据电网和负载实时状况，自动调整起动电流大小，在确保电机起动成功的前提下，将最大起动电流控制到最小。
　　开关变压器软起动装置自2001年推出以来，已经为多家大型企业所采用。服务的行业包括钢铁、冶金、石化、市政、制药等。为实践所证明是一种可靠、性能优异的、高性价比的软起动装置。为电机起动领域提供了一种最佳选择。
