基于ATmega128的32路遥信单元的设计及应用

时，单元的区分能力（小于2ms）并在SOE中体现出来

遥信扫描速度	32个通道扫描一周需要1ms
遥信去抖时间	1~99ms可编程（32通道统一的时间）
事件顺序记录（SOE）容量	1600组
外壳防护等级	IP20
电源	DC24V或AC/DC200V
电源功耗	＜５Ｗ

5　 应用案例

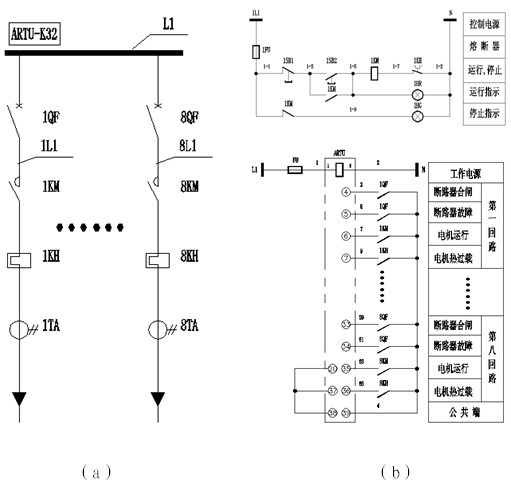

　　1台ARTU-K32可以监控8条马达回路或16路照明回路的工作状态。以监测马达回路为例，一次方案见图8(a)，由配辅助、故障触点的NS断路器、LC1交流接触器、LR2热继电器和AKH-0.66P保护型互感器组成。每条马达回路监测4组节点，即断路器合闸、故障触点，电机运行（接触器）状态触点，电机热过载（热继电器）触点，1台ARTU-K32监测8条马达回路。见图8（b），通过现场启停按钮控制马达的运行与停车，现场红、绿指示灯同步显示马达的工作状态，遥信单元则可通过监测各元件触点的动作值远程显示马达的工作状态。

图8

6　 结束语
　　ARTU-K32遥信单元于2007年12月在国家继电保护及自动化设备质量监督检验中心测试，符合相关要求。该产品已在某油田供水供电公司、苏州某税务大厦、内蒙古某煤矿等工程配电监控系统中得到应用，降低了投资成本，产生了较好的社会和经济效益。
