基于单片机的通用多址遥控系统设计

2 红外接收解码电路

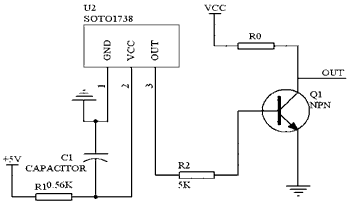

红外遥控接收采用一体化红外接收头，它将红外接收二极管、放大器、解调、整形等电路安装在一起，只有三个引脚。红外接收头的信号输出端接单片机的INT0端，单片机中断INT0在红外脉冲下降沿时产生中断。电路如图3.3所示，图中增加一只PNP三极管对输出信号放大，R和C组成去耦电路抑制电源干扰。



图3 一体化接收头示意图

3 遥控信号的解码算法

平时，遥控器无键按下时，红外发射二极管不发出信号，遥控接收头输出信号1，有键按下时，0和1的编码的高电平经遥控接收头反相后会输出信号0，由于与单片机的中断脚相连，将会引起单片机中断（单片机预先设定为下降沿产生中断）。

遥控码发射时由9ms的高电平和 4.5ms的低电平表示引导码，用560μs的高电平和560μs的低电平表示数据“0”，用560μs的高电平和1690μs的低电平表示数据“1”，引导码后面是4字节的数据。接收码是发射码的反向，所以判断数据中的高电平的长度是读出数据的要点，在这里用882μs（560～ 1690μs之间）作为标尺，如果882μs之后还是高电平则表示是数据1，将1写入寄存器即可（数据为1时还需要再延时一段时间使电平变低，用来检测下一个低电平的开始）。882μs后电平为低电平则表示是数据0，则将0写入寄存器中，之后再等待下一个低电平的到来。

继续接收下面的数据，当接收到32位数据时，说明一帧数据接收完毕，然后判断本次接收是否有效，如果两次地址码相同并且等于本系统的地址码，数据码和数据反码之和等于0FFH，则接收的本帧数据有效，点亮一只发光二极管，否则丢弃本次接收到的数据。

接收完毕后，初始化本次接收到的数据，准备下次遥控接收。

结束语

本文设计的通用多址遥控系统达到了预先想到的性能要求，在实际应用中，可以在这个系统的基础上设计红外遥控信号自学习系统。首先要对设备的红外遥控信号进行识别并存储（自学习），然后在需要时进行还原。制成自学习系统后可以实现对录相机和投影机、电视机遥控信号的自学习和还原，从而在多媒体远程教学系统中实现可红外遥控设备的控制。
