SLE4418/SLE4428 IC卡及其应用

2 SLE4418/SLE4428在予付费系统中的应用

预付费系统最先是为了解决电能表收费难而提出的一种收费管理方式，在得到用户的认可后，逐步在水、气行业得到推广，并有在其它行业得到应用的趋势。不管其行业如何，预付费管理系统，归根到底是收费问题，因而管理与操作方式上具有一般性。下面以飞利浦的87LPC764处理器芯片为例进行介绍。

图8

预付费系统基本电路原理如图8所示。

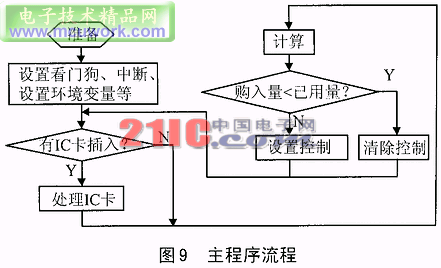

图8中，J1为IC卡卡座；U1为87LPC764单片机；U2为串行存储器，用于保存现场数据；SIGN为信号输入；BIT、STAGE、DATA为显示输出线，以串行的形式驱动LED显示器 Power为显示输出线，以串行的形式驱动LED显示器；Power为电源监控，以保护电源电压切断时导至的数据安全问题；Ctrl为控制输出线，用于控制受器件。主程序流程如图9所示。
