PLC在纸张复合机控制系统中的应用

4 系统软件

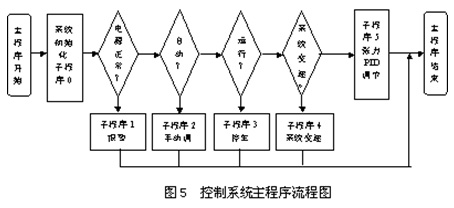

控制系统主程序流程图如图5所示。



主程序首先是初始化。PLC开机首次扫描，运行开机初始化子程序，通过调用该程序完成系统存储器有关数据的初始化。然后是电源和故障检测输入部分。如果电源关闭，则程序运行直接转向结束，程序执行完毕;如果电源打开，则程序开始检测故障输入。如果没有故障，则继续下面的扫描;如果发现故障，则调用报警子程序，然后程序转向结束，程序执行完毕。然后是自动/手动选择。手动操作仅用于调试设备，而自动操作才用于生产。如果是手动，则调用手动操作子程序。接下来是运行与停车判断。当输入是停车时，则程序执行停车子程序;当输入是运行时，则程序执行运行过程。紧接着就是变速操作。如果系统给定发生变化，则运行变速子程序，使系统不断靠近而最终达到新的系统速度。最后是张力的PID调节部分。该部分通过控制2台磁粉制动器和2台直流电动机，完成系统的张力控制。

5 结束语

本系统利用SIEMENS S7-200小型PLC作为控制核心，实现了对现场信号的输入和系统的实时控制，保证了响应的稳定性和快速性。软件设计采用模块化设计思想，程序结构清晰，为以后的维护和改进带来了方便。张力控制系统是整机运行的核心，也是影响产品质量的主要因素。运行结果表明，该复合机张力控制系统运行正常，性能良好。
