长定子同步直线电动机的电磁设计

2 计算例题

用本程序对长定子同步直线电动机进行了计算，算例尺寸如图3 所示。列车由两节车辆组成，总长54. 2 m，列车总重108. 4 t，最大速度400 km/ h，运行阻力60. 4 kN （400 km/ h 时）。 电动机Y接法，最大相电压4 500 V，最大相电流1 200 A，供电频率0～215 Hz，主极极对数160，极距258 mm，气隙10 mm。

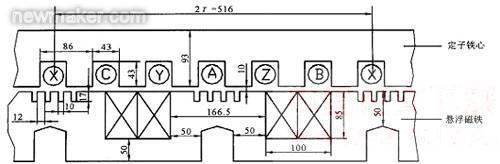

图3 长定子同步直线电动机算例尺寸 计算得到的参数值为：75 ℃ 、215 Hz 时，300 m 供电区段定子每相电阻为0. 283 8 Ω ，定子漏抗为21021 8Ω ，直轴同步电抗为1. 195 8Ω ，交轴同步电抗为0. 943 3Ω ，励磁绕组电阻为0. 815 5Ω ，励磁绕组漏抗为0.172 9 Ω。其它主要计算数据为：气隙磁位降为11 967 A，空载所需励磁磁动势为12 630 A，额定负载时所需励磁磁动势为1 2280 A。空载时励磁绕组电流密度为1. 79 A/mm2，额定负载时励磁绕组电流密度为1. 74 A/ mm2 ，励磁装置额定电压为295 V ，额定电流为307 A ，额定容量为90 kW。

300 m 供电区段内，当列车以400 km/ h 的速度恒速运行时，电动机额定相电压为4441 V ，额定相电流为758 A ，总损耗为647 W ，额定效率为91 %。

3 结束语

介绍了长定子同步直线电动机的工作原理，指出了其电磁设计特点并编制了电磁设计程序，为长定子同步直线电动机的计算提供了依据。
