基于PLC的四轴联动的机械手控制设计

三 软件编程

1.软件流程图

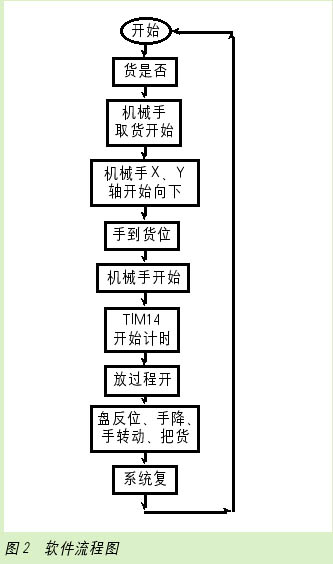

流程图是PLC程序设计的基础。只有设计出流程图，才可能顺利而便捷地编写出梯形图并写出语句表，最终完成程序的设计。所以写出流程图非常关键也是程序设计首先要做的任务。依据四轴联动简易机械手的控制要求，绘制流程图如图2所示。

2.程序部分

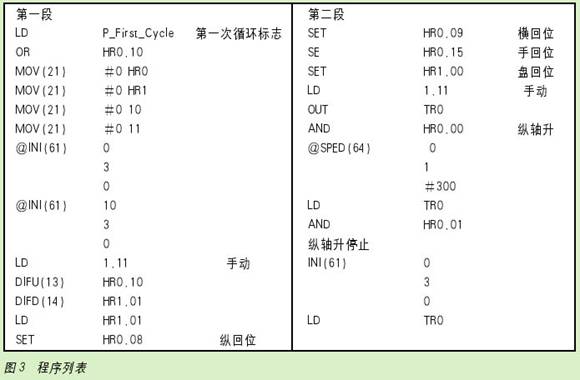

由于论文篇幅有限，这里只列出了开始两段程序，供读者参阅，见图3。



四 结束语

四轴联动简易机械手的各个动作和状态都由PLC控制，不仅能满足机械手的手动、半自动、自动等操作方式所需的大量按扭、开关、位置检测点的要求，更可通过接口元器件与计算机组成PLC工业局域网，实现网络通信与网络控制。使四轴联动简易机械手能方便地嵌入到工业生产流水线中。
