工频机全桥逆变器UPS输出变压器的功能

4.UPS变压器能提高UPS系统的可靠性和稳定性吗?

包括UPS在内的电子设备最容易出故障的主要因素是高温。在高温下，器件的漏电流增大、耐压降低。据有阿累纽斯定律介绍，当环境温度在25?C的基础 上，每上升10?C，元器件或设备的寿命就减半。当温度按照10?C的算术梯度上升时，元器件或设备的寿命就会按照1/2n (n=1，2，3…)的几何级数规律递减。而机内的温升来自机内各个电路环节的功耗，变压器是其中之一，如果没有变压器就可以少去这部分功耗。所以从这个意义上说，由于变压器的存在，在一定程度上降低了系统的可靠性。

这里的误区在于将变压器的机械稳定性和电气性能混为一谈。这里的稳定性指的是电性能的稳定性，既然由于变压器的存在降低了系统的可靠性，当然也相应地降 低了稳定性。陷入误区的人们误把电的稳定性当作机械稳定性来理解：变压器重量大，重心稳定，所以也就保证了系统的可靠性和稳定性。再者，变压器只是UPS 的一个组成部分，它不给整体添麻烦也算提高了设备的可靠性，若从这个角度上说看问题，任何一个组成部分都可以这么说。

5. UPS变压器能使系统适应大范围的电网变化吗?

有人说：由于目前的电网供电质量不高，电压波动很大，不得不采用带变压器的工频机UPS，并说工频机变压器就可以使UPS系统适应电网电压的大幅度变化，这也正是用户所关心的问题，难怪可以打动用户的心。事实如何呢?可从图14看得明白。从图中可以看出，

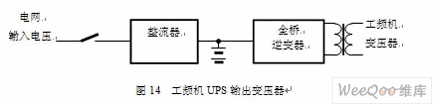

图14 工频机UPS输出变压器

这个变压器就是前面所介绍的输出电压变压器。这个变压器是接在逆变器的后面，它所承受的输入电压变化仅仅是?1%，可说吃的是“小灶”，不论输入电压如 何变化都和这个变压器无关。就是说，这个变压器的加入和输入端是否能承受电网的如何变化是风、马、牛毫不相关。所以那种“变压器能使系统适应大范围电网变 化”的说法也就没人相信了。

一个附带的问题：在大功率变压器中由于三角形变星形可消除三次谐波，所以这也是抗干扰。实际上在数据中心的 IT设备大部分用的是相电压220V，在这个电压上三次谐波依然存在，只是在线电压380V上由于相移的关系才消除了三次谐波，所以不用这个电压的用户享 受不到这个好处。
