MAX3420E外设控制器的中断系统

SPI主控制器完成中断服务后将向IRQ位写入1，并将其清零，并使INT引脚返回至静态高电平。（a）和（b）之间的间隔是中断置位其IRQ位和SPI主控制器清除IRQ位之间的时间，当系统产生另一个中断请求，会将INT引脚拉低，而当第一个中断请求处于悬挂状态时，系统可能产生第二个中断请求，而此时INT电平没有变化，因此至少有一个中断处于悬挂状态（实际上，此刻有两个中断处于悬挂状态。）

当SPI主控制器完成一个中断服务向IRQ位写入1并将其清零后，由于仍有一个中断处于悬挂状态，INT引脚将保持低电平，此后SIP主控制器处理完剩下的中断请求，并向IRQ位写入1，在将其清零，此后由于没有中断处于悬挂状态，因此，INT引脚将返回至静态高电平。

这种逻辑可以很好地处理INT引脚轮询，如果MAX3420E的任何部分需要服务，并且其中断已被使能，那么INT引脚将变为低电平，在微控制器清除最后一个悬挂IRQ位之前，INT引脚一直保持低电平。

◇ 边沿模式

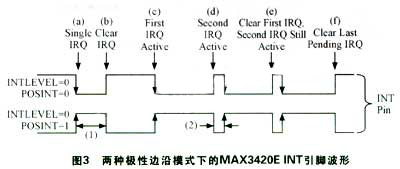

图3所示为两种极性边沿模式下MAX3420E的INT引脚波形，极性由POSINT位控制。该波形与电平模式相似，但有两处不同，在两种条件下，INT引脚将产生边沿跳变：第一是一个IRQ位变为有效状态（其IRQ触发器产生0到1跳变），此时处理器将清除一个IRQ位（向其写入1），其他IRQ处于悬挂状态，第二个条件是在确保还有中断需要服务时，处理器能够检测到边沿跳变。

除了产生边沿跳变外，与电平模式一样，INT引脚也具有有效和无效状态，INT引脚的无效状态取决于POSINT位设置的边沿极性，在这一点上，边沿模式与电平模式相似，察看INT引脚的状态就可以知道是否有中断处于悬挂状态，当在负极性边沿模式下如果没有悬挂中断，INT引脚为高电平，如果有悬挂中断，则为低电平，而在正极性边沿模式下，如果没有悬挂中断，INT引脚为低电平，如果有悬挂中断，则为高电平。

INT引脚的有效状态意味着至少有一个中断处于悬挂状态，无效状态是指没有中断处于悬挂状态，假设中断已被使能，那么，系统将出现以下事件；

（1）产生一个中断请求时，MAX3420E INT引脚出现一个边沿跳变，边沿的极性取决于POSINT位的设置，由于中断仍处于悬挂状态，INT引脚保持其有效状态。

（2）SPI主控制器完成中断服务后，并向IRQ位写入1，并将其清零。MAX3420E INT引脚返回至无效状态，图中（a）和（b）之间的间隔（1）是产生中断和SPI主控制器清除IRQ位之间的时间。

（3）产生另一个中断请求时，MAX3420E INT引脚产生一个边沿跳变，并保持其有效状态。

（4）当第一个中断请求处于悬挂状态时，系统又将产生第二个中断请求，由于MAX3420E INT引脚必须产生另一个边沿跳变。因此，该引脚将在无效和有效状态之间产生跳变脉冲，从而提供正确的边沿极性，在MAX3420E中，该脉冲的宽度固定为10.67μs，由于还有中断处于悬挂状态，INT引脚可保持在有效状态。

（5）SPI主控制器完成一个悬挂中断服务后，向其IRQ位写入1，将其清除。与第（d）步一样，INT引脚产生另一个边沿跳变。

（6）SPI主控制器处理完剩下的中断请求，并向其IRQ位写入1，将其清除。由于此时已没有中断处于悬挂状态，因此，INT引脚返回至无效状态。

中断寄存器

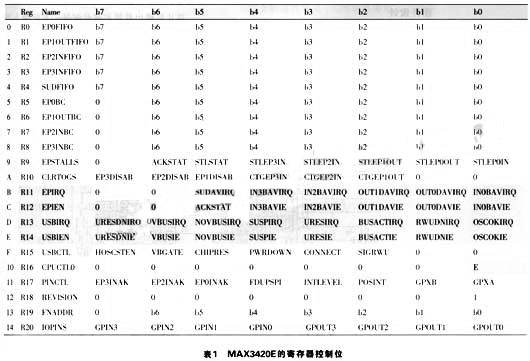

表1是MAX3420E寄存器控制位，其中阴影部分可用于控制USB中断系统。MAX3420E具有两类USB中断，可由表1中阴影部分的寄存器控制，中断位分为两类：一是位于EPIRQ（R11）和EPIEN（R12）寄存器的端点控制，二是位于USBIRQ（R13）和USBIEN（R14）寄存器的USB控制，全局IE位在CPUCTL寄存器中。

[table]

中断请求位BAV

该器件的三个缓冲区就绪（BAV）IRQ位可用于指示是否可以将SPI主控制器装入一个IN端点FIFO，芯片复位或者IN数据由端点缓冲区成功地发送给主机后，MAX3420将置位这些IRQ位，此后该IRQ将通知SPI主控制器缓冲区可以装入新数据。

与所有的MAX3420E IRQ位一样，也可以通过写入1来三个清除BAV IRQ位，但是千万不要这样做，相反，应通过写入IN端点的字节计数寄存器来清除BAV IRQ位，这是因为MAX3420E要使用一个IN端点的BAV中断请求位作为锁定机制。

事实上，上述机制可以确保SPI主控制器和MAX3420E的串行接口引擎（SIE）不会同时使用端点缓冲区。例如，如果清除BAV位，然后以两条单独指令装入字节计数器。那么当您更新字节计数寄存器时，可能已经开始了数据包传输，从而导致数据出错。
