MAX3420E外设控制器的中断系统

MAX3420E可与任何SPI主控制器相连，以构成全速USB外设器件。尽管一般都由MAX3420来管理底层USB信令，但是需要处理USB事件时，SPI主控制器必须参与处理，当MAX3420的INT引脚指示有中断发生时，SPI主控制器将读取14个中断请求位，以确定需要服务的中断，一般情况下，主要由这些中断请求（IRQ）位确定MAX3420E的工作过程，在选择器件时，SPI主控制器可以是微控制器、DSP、ASIC或具备SPI端口的其他器件，并应能提供SCLK信号。

MAX3420E的中断逻辑

◇ IRQ位

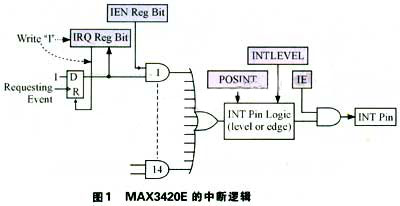

图1所示为MAX3420E中断逻辑。阴影部分是可通过SPI访问的寄存器位，图中有一个IRQ位，实际上，每一个中断都有一个用于锁存服务请求的触发器。触发器的输出即为IRQ，它出现在MAX3420E寄存器中，IRQ位提供两种功能：一是读取一个IRQ位，然后返回IRQ触发器的状态；二是写入一个“1”至IRQ位，以清除IRQ触发器，而写入“0”至IRQ位，则不改变触发器状态。

事实上，可以在任意时刻读取IRQ位，它反映了IRQ触发器的状态，当按照写入1而不是0来清除所选的IRQ位时，这一过程不需要读-修改-写周期，假设MAX3420E的IRQ位与普通的寄存器位一样，即写1置位，写0清除，那么，清除USBIRQ寄存器的USESIRQ位的操作代码如下：

#define rUSBIRQ 13 //register 13

#define bmURESIRQ 0x08 //URESIRQ is bit4，bm means“bit mask”

unsigned char dum；

dum=rreg（rUSBIRQ）； //read the register

dum=dum&—bmURESIRQ； //chear one bit

wreg（Rusbirq，dum）； //write it back

由于SPI主控制器可通过写1来清除一个MAX3420E IRQ位，而写0则不改变其他寄存器位，因此，SPI主控制器可直接写入位屏蔽值以清除URESIRQ位。这样，上述代码中的最后三条语句便可由下面的单条语句所替代：

wreg（rUSBIRQ，bmURESIRQ）；//1 cheras an IRQ bit，0 leaves it alone

◇ IEN位

14个MAX3420E中断的每一个都有相应的中断使能（IEN）位，IEN位和IRQ触发器输出进行“与”操作，可决定是否向INT引脚传送中断请求。14个IRQ触发器通过门控电路后再进行“或”操作，也会形成一个内部中断请求信号，并传送至中断引脚逻辑模块。

实际上，无论IEN位的状态如何，IRQ位都指示中断悬挂状态，这样，即使中断不触发INT引脚，固件仍可以检查该悬挂中断，如果您的程序需要检查一个IRQ寄存器“是否悬挂中断”，比较简单的方法是读取IRQ和IEN寄存器，并对它们进行“与”操作，然后检查“等待和被使能的IRQ”位，零值表示没有使能的中断，系统处于悬挂状态。

◇ IE位

SIP主控制器通过IE位来使能或者禁止INT引脚，由于该位影响到所有的中断，因此通常称之为全局中断使能，不论IRQ或者IEN位的状态如何，当IE为0时，INT引脚均无效。

可用两个寄存器位INTLEVEL（参考下面的讨论）和POSINT来控制INT引脚的工作方式，在设置IE为1之间，应先设置这两个配置位。其操作如下：
[tr]

[/table]

（1）电平模式

某些微控制器系统使用低电平有效中断。当采用这种配置时，MAX3420E采用一个开漏极晶体管驱动INT引脚至地，由于引脚只能驱动低电平，因此，需要在INT引脚和逻辑电源之间接一个上拉电阻，该模块支持多个芯片的INT引脚输出（每个均为开漏输出）连接在一起，并使用单个上拉电阻。由于任何一个芯片输出都可将引脚拉低，因此这种逻辑有时也称为“线或”。对于这种类型的系统，可设置INTLEVEL为1。

（2）边沿模式

MAX3420E的INT引脚可以驱动边沿有效的中断系统，此时，微控制器在其中中断输入脚上将检查0到1或者1到0跳变，INTLEVEL为0是MAX3420E的缺省模式。SPI主控制器通过第二个POSINT位设置边沿极性，POSINT为1时，MAX3420E为悬挂中断输出一个0到1的跳变。POSINT为0（缺省值）时，MAX3420为悬挂中断输出一个1到0的跳变。

需要说明的是：如果一个IRQ位置位，而其对应的IEN位清零，则IRQ将不会影响INT输出引脚，但是，中断仍处于悬挂状态，永远可以读取IRQ位以获得其状态，可向对应的寄存器位写1，并将IRQ位清零。

悬挂中断（IRQ位是1）的IEN位出现0到1跳变时将产生中断。

INT引脚可连接至微控制器的中断系统，此外，微控制器可以轮询INT引脚，以确定MAX3420E是否有中断处于悬挂状态，最适合轮询的模式是电平模式（INTLEVEL=1），这是因为在边沿模式中，INT引脚输出的脉冲可能太窄，微控制器无法探测到（参考下面的讨论）。请注意，电平模式需要在INT引脚和V1之间连接一个上拉电阻。

INT引脚状态与波形

◇ 电平模式

图2所示为电平模式下的MAX3420E的INT引脚波形。INT引脚静态为高电平（上拉至VL）。假设图中两个中断的IEN位均置为1，全局IE位也置1，那么将发生一个中断请求，使MAX3420E INT引脚置低，实际上，尽管MAX3420E中断输出引脚被称为INT引脚，它有时也是负极性（例如在电平模式下）。
