药品(胶囊)包装的检测控制系统

3 创 新

3．1 反射式红外光电传感器

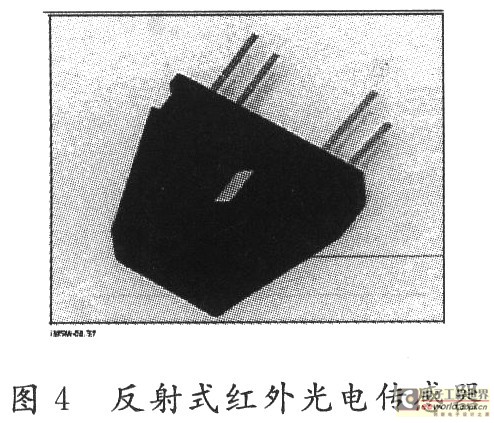

创新改进：设计时考虑到第一个因素——成本。笔者对同类型的多个反射式红外光电传感器进行了实验比对，此传感器(见图4)具有漫反射性能好，抗可见光能力强，探测距离远等性能优于其他。



3．2 反射式红外光电传感器探测流程

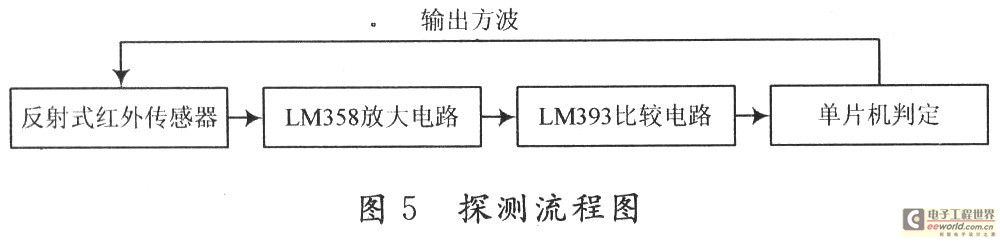

反射式红外光电传感器检测流程如图5所示。

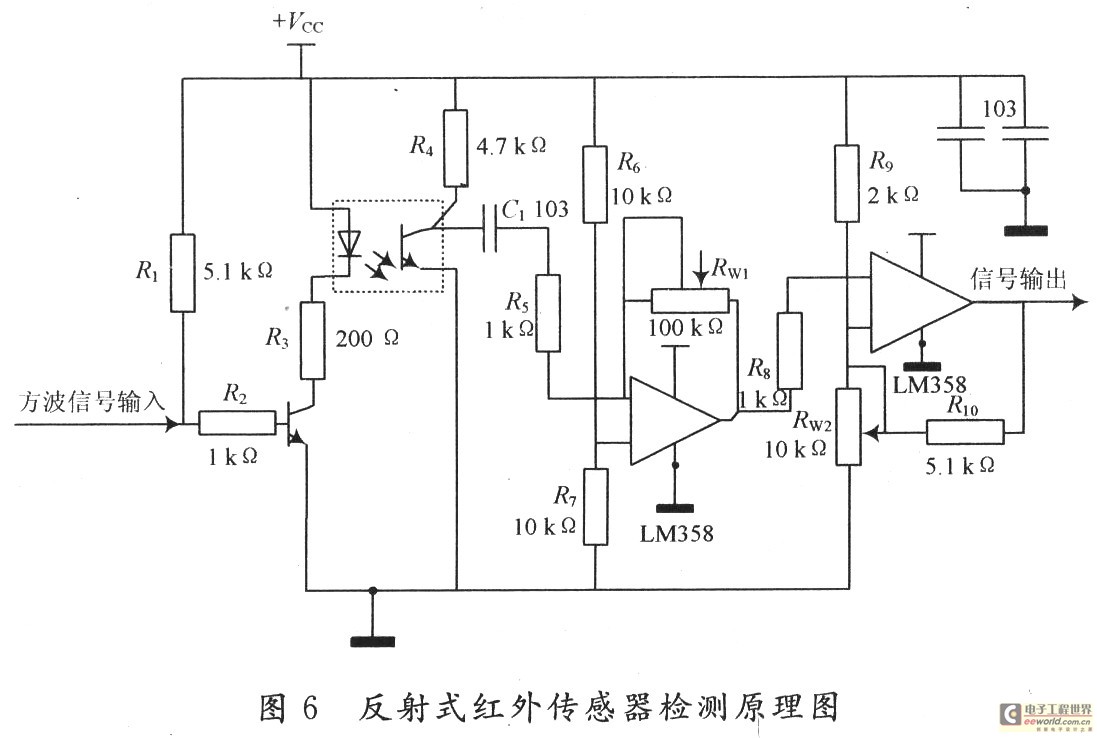

3．3 反射式红外传感器检测电路原理图

对图6所示电路Q1的基极处加1 kHz，峰峰值为5 V的方波信号时，旋转Rw1以调整放大倍数，旋转Rw2调整分压值。实验测定，当无遮挡物(药片)时，无输出信号；当有遮挡物时输出频率为1 kHz的方波。



4 结语

改进后光电传感器的特点如下：
