无刷直流电机相序测定的一种实用方法

4 实验验证

使用一台无刷直流电机来验证前文提出的方法。实验电机型号为：57BL-3030H1-LS-B。额定转速为3 000 rpm，极对数为5，采用开关霍尔传感器作为位置传感器，位置传感器为120°安装方式。

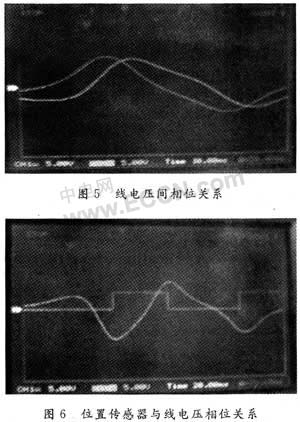

在实验中，首先确定任一绕组作为A相参考绕组，转动电机，用示波器测量另外两相与A相间线电压的相位关系，得到的线电压波形如图5所示。对比图4，两个线电压波形的相位领先的则为uBA，据此可以快速确定B相和C相。

然后以铭uBA为参考相位，分别测量三个霍尔传感器与uBA的相位关系，其中一个波形如图6所示。对比图4，可以确定此位置传感器为A相绕组所对应，另两个位置传感器以同样的方法确定。



5 结语

本文提出仅通过对电机进行简单测量即可快速有效确定无刷直流电机相序的测定方法，实验验证了该方法是有效的。
