基于RS422A现场总线的温控网络控制系统

（1） 动态进程设计

线程一词指程序指令顺序的执行，每个程序独立执行程序代码中的一系列指令。从用户或应用程序编程的角度看，程序中的线程是同时运行的。操作系统通常靠线程与线承建的快速切换控制来达到这种同时的感觉（但如果计算机有多个处理器，则系统可以直接同时执行线程）。程需要在某个时间完成多个任务时（许多引用程序都是这样），将每个任务放在不同的线程中不仅使程序更加有效，而且能简化开发工作。

在设计实时动态进程时我们把它分成了两个线程：主线程和通信线程。主线程定时启动通信线程，通信线程执行完一次通信任务后自动悬挂。在正常情况下，主线程两次恢复通信线程之间的时间是能够保证一次通信线程的完整执行。

在数据存储方面，为了提高系统的动态性能，要求能快速访问数据存储区，我们将数据存放在两个地方。正在进行的生产过程的过程数据首先存放在内存开辟的数据缓冲区内，这样主线程能很快的访问到。另外，将几次通信的数据定期存放到硬盘上，这样能防止因停电等意外事故造成数据的损失。

在程序设计时我们采用了面向对象设计的思想，比如我们把温控仪看成一个对象，有关的数据结构及其操作完全封装在一个类里面，这样程序的数据结构分离也可以实现分离，这对于软件的扩展，对于软件开发和调试都会带来极大的方便。

该软件主要实现方式如下：

在重载的void CRS422AnetView::OnDraw（CDC＊ pDC）函数里面调用自定义函数StartOfSystem（pDC），后者打开并配置好串口，启动通信线程，设置记时器等。其主要代码如下：

void CRs422AnetView::StartOfSystem（CDC ＊pDC）

｛

……

m_hCom=CreateFile（m_sPort, GENERIC_READ | GENERIC_WRITE, 0, NULL,

OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL | FILE_FLAG_OVERLAPPED,NULL）;

if（m_hCom==INVALID_HANDLE_VALUE）

return FALSE;

DCB dcb;

if（!GetCommState（m_hCom, &dcb）） return FALSE;

dcb.fBinary=TRUE;

dcb.BaudRate=m_nBaud;

dcb.ByteSize=m_nDataBits;

dcb.fParity=TRUE;

dcb.Parity=EVENPARITY;

dcb.StopBits=ONESTOPBIT;

return SetCommState（m_hCom, &dcb）;

……//以上为打开并配置串口代码

SetTimer（1,5000,NULL）; //启动定时器,定时间隔为5妙

CwinThread＊m_pThreadd=AfxBeginThread（CommProc,this-＞GetDocument（）, THREAD_PRIORITY_NORMAL, 0, CREATE_SUSPENDED, NULL）; // 创建并挂起线程

if（m_pThreadd==NULL）

｛

CloseHandle（m_hCom）;

return FALSE;

｝

else

｛

m_bConnected=TRUE;

m_pThreadd-＞ResumeThread（）; // 恢复线程运行

｝

……

｝

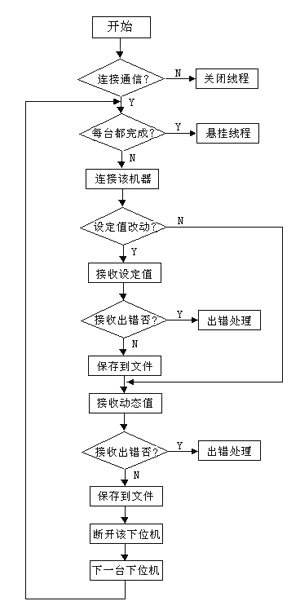

UINT CommProc（LPVOID pParam）为辅助通信线程,该线程完成设定值以及动态数据的读取,其程序流程图如下所示:



void CRS422AnetView::OnTimer（UINT nIDEvent）为响应计时器消息的函数，定时被触发，本程序中定时间隔为5秒。在该函数里，主要是恢复辅助通信线程以及调用数据显示程序﹑定时刷新数据等。

（2） 历史纪录浏览进程设计

历史纪录的浏览是为了对过去生产过程的回顾，可将产品的质量和过程的设定结合起来进行分析，对以后的生产提供参考，以便能提高产品的生产质量。这个进程提供了一定的查询功能，能将历史纪录用曲线的方式回放出来，能将重要的过程锁定下来，也能删除过程纪录。

五. 结束语

本文介绍的基于RS422A现场总线的温控网络系统已经在现场运行了较长时间，系统运行稳定可靠，充分发挥了网络管理的便捷优点，提高了生产效率。显然，对于一些中、小规模的测控系统，采用RS422A是一个很好的选择。
