FlexRay总线控制器和TC1796MLI接口设计
时间:12-06
来源:互联网
点击:
3 MLI接口
MLI接口是一种快速同步串行接口,可以在CPU不参与的情况下进行数据传输。图3是MLI接口的典型连接框图。

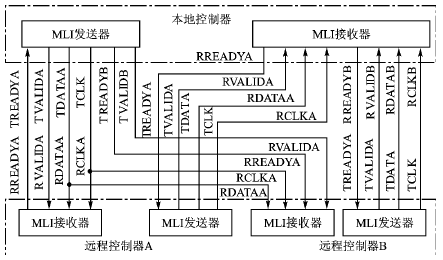

图3 MLI连接框图
图3中,具有MLI接口的处理器称为本地控制器,另一个则为远程控制器。双方都具有发送器和接收器。发送器和接收器之间进行物理连接。本地控制器初始化数据和交互参数,并负责控制所有的数据收发任务。每一次数据收发都必须由本地控制器发起,远程控制器只是被动地响应本地控制器的命令,读取或者发送数据。如果有3个以上的MLI接口进行连接,则只能有1个本地控制器,其他均设置成远程控制器。本地控制器具有1个发送窗口,所有的发送数据均通过发送窗口写入发送器并发送出去。本地控制器接收到数据后通过中断方式通知CPU或者DMA进行读取数据。远程控制器具有1个远程窗口,没有发送窗口;但远程控制器不能控制远程窗口,远程窗口和发送窗口一样,都是由本地控制器操作。实际上,远程控制器相当于一个完全被动的设备。远程控制器收到数据将自动或者手动放到远程窗口中,由远程控制器的CPU或者DMA从相应地址读取。当远程控制器的CPU或者DMA需要发送数据时,本地控制器控制远程窗口读取相应地址的数据,并从发送器发送到本地控制器的接收器。
4 TC1796和CIC310的MLI接口连接
TC1796最多可以和4个CIC310的MLI接口连接,这样1个处理器就可以连接4个总线控制器,从而控制8个总线节点并进行数据通信(每个CIC310控制2个总线节点),节省处理器成本。图4为TC1796和2个CIC310的MLI接口连接。TC1796必须作为本地控制器,2个CIC310均为远程控制器。

图4 TC1796与2片CIC310连接
TC1796向CIC310发送数据的连接说明如下:MLI的接收器具有4个引脚,分别为RREADYA(接收数据准备好标志)、RVALIDA(接收数据有效标志)、RDATAA(接收数据)、RCLKA(接收时钟);对应的发送器也具有TREADYA(发送数据准备好标志)、TVALIDA(发送数据有效标志)、TDATAA(发送数据)、TCLK(发送时钟)。其中TDATA和TCLK引脚由TC1796输出,连接到每个CIC310的RDATAA和RCLKA引脚,这样每个CIC310都采用同一个时钟和数据信号。TC1796的4个MLI接口具有4个发送数据准备好标志和发送数据有效标志,分别为TREADYA~TREADYD、TVALIDA~TVALIDD。将每个MLI的一对这样的引脚连接到1个CIC310上,就完成对不同CIC310的选择,从而区分出对哪个CIC310发送数据。从硬件连接可以看出,TC1796虽然可以和多个CIC310连接,但同时只能对1个CIC310发送数据。
TC1796接收CIC310的数据连接说明如下:TC1796的MLI接收器每个接口都具有独立的4个引脚,RREADYA~RREADYD、RVALIDA~RVALIDD、RDATAA~RDATAD、RCLKA~RCLKAD,这样每个接口正好和CIC310的发送器的4个引脚连接,可以同时接收4个CIC310的数据。在TC1796内部,将每个CIC310连接到不同的DMA中断上,使用DMA进行数据读取。
TC1796与多个CIC310进行连接,采用下行单向通信(TC1796向CIC310发送数据)、上行并行通信(CIC310向TC1796发送数据)的目的是减少总线负载。当总线节点有数据向处理器发送时,处理器总是及时读取数据,避免总线重发数据,同时避免CIC310无法存储突发的大量数据帧。当处理器需要向总线发送数据时,即使处理器需要同时向多个总线节点发送数据,依然采用单个节点轮流发送数据的方式,避免处理器同时将大量数据发送到总线,增加总线负载。一旦总线负载增加,数据传输误码率将大大增加,使得总线恶化。
MLI接口是一种快速同步串行接口,可以在CPU不参与的情况下进行数据传输。图3是MLI接口的典型连接框图。

图3 MLI连接框图
图3中,具有MLI接口的处理器称为本地控制器,另一个则为远程控制器。双方都具有发送器和接收器。发送器和接收器之间进行物理连接。本地控制器初始化数据和交互参数,并负责控制所有的数据收发任务。每一次数据收发都必须由本地控制器发起,远程控制器只是被动地响应本地控制器的命令,读取或者发送数据。如果有3个以上的MLI接口进行连接,则只能有1个本地控制器,其他均设置成远程控制器。本地控制器具有1个发送窗口,所有的发送数据均通过发送窗口写入发送器并发送出去。本地控制器接收到数据后通过中断方式通知CPU或者DMA进行读取数据。远程控制器具有1个远程窗口,没有发送窗口;但远程控制器不能控制远程窗口,远程窗口和发送窗口一样,都是由本地控制器操作。实际上,远程控制器相当于一个完全被动的设备。远程控制器收到数据将自动或者手动放到远程窗口中,由远程控制器的CPU或者DMA从相应地址读取。当远程控制器的CPU或者DMA需要发送数据时,本地控制器控制远程窗口读取相应地址的数据,并从发送器发送到本地控制器的接收器。
4 TC1796和CIC310的MLI接口连接
TC1796最多可以和4个CIC310的MLI接口连接,这样1个处理器就可以连接4个总线控制器,从而控制8个总线节点并进行数据通信(每个CIC310控制2个总线节点),节省处理器成本。图4为TC1796和2个CIC310的MLI接口连接。TC1796必须作为本地控制器,2个CIC310均为远程控制器。

图4 TC1796与2片CIC310连接
TC1796向CIC310发送数据的连接说明如下:MLI的接收器具有4个引脚,分别为RREADYA(接收数据准备好标志)、RVALIDA(接收数据有效标志)、RDATAA(接收数据)、RCLKA(接收时钟);对应的发送器也具有TREADYA(发送数据准备好标志)、TVALIDA(发送数据有效标志)、TDATAA(发送数据)、TCLK(发送时钟)。其中TDATA和TCLK引脚由TC1796输出,连接到每个CIC310的RDATAA和RCLKA引脚,这样每个CIC310都采用同一个时钟和数据信号。TC1796的4个MLI接口具有4个发送数据准备好标志和发送数据有效标志,分别为TREADYA~TREADYD、TVALIDA~TVALIDD。将每个MLI的一对这样的引脚连接到1个CIC310上,就完成对不同CIC310的选择,从而区分出对哪个CIC310发送数据。从硬件连接可以看出,TC1796虽然可以和多个CIC310连接,但同时只能对1个CIC310发送数据。
TC1796接收CIC310的数据连接说明如下:TC1796的MLI接收器每个接口都具有独立的4个引脚,RREADYA~RREADYD、RVALIDA~RVALIDD、RDATAA~RDATAD、RCLKA~RCLKAD,这样每个接口正好和CIC310的发送器的4个引脚连接,可以同时接收4个CIC310的数据。在TC1796内部,将每个CIC310连接到不同的DMA中断上,使用DMA进行数据读取。
TC1796与多个CIC310进行连接,采用下行单向通信(TC1796向CIC310发送数据)、上行并行通信(CIC310向TC1796发送数据)的目的是减少总线负载。当总线节点有数据向处理器发送时,处理器总是及时读取数据,避免总线重发数据,同时避免CIC310无法存储突发的大量数据帧。当处理器需要向总线发送数据时,即使处理器需要同时向多个总线节点发送数据,依然采用单个节点轮流发送数据的方式,避免处理器同时将大量数据发送到总线,增加总线负载。一旦总线负载增加,数据传输误码率将大大增加,使得总线恶化。
