基于PIC18F258的全自动热敏电阻测试仪

上位机部分

微软公司出品的Visual Studio 6.0是常用的编程工具，热敏电阻测试仪的上位机软件用该工具编写。上位机程序的主要功能是接收从下位机通过RS232发送来的A/D转换数据，对其进行处理，并将处理完成后的结果填写到Excel表格中，供用户进行处理。在数据处理过程中采用了KALMAN数字滤波器，进一步提高了温度的测量精度。系统通过OLE自动化技术将数据填写到Excel工作表中，如果用户对数据有进一步要求，可自行对数据进行处理。程序可满足不同用户的需求。

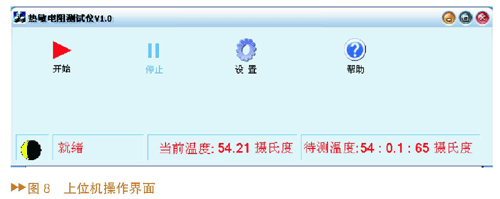

测试仪的上位机界面简明，用户操作简单。其主界面如图8所示。



在主界面的上部有四个按钮控件分别为：开始、停止、设置和帮助。

开始按钮：按下后，可启动对微软通信控件产生的OnComm消息的处理程序，启动Excel模板文件mytest.xlt，以供显示数据使用。

停止按钮：停止对OnComm消息的处理程序，刷新下部状态栏的显示数据。

设置按钮：实现对温度的校准、测量范围测量间隔的设置、测试仪内部参数的设置。在对内部参数进行设置时，要先输入密码，以防止对校准数据进行误操作。

在参数设置界面中可以对温度、测量范围、内部参数进行设定。之后数据被写入文件，再次启动程序时所设定的参数会被自动读入。

帮助按钮：启动帮助文件。在帮助文件中对软件的操作进行详细说明。包括硬件的连接、操作规程等。

结语

随着传感器技术的不断进步，热敏电阻的理论研究和应用开发已取得了引人注目的成果。作为生产过程的最后一个环节的热敏电阻测试，提高其检测效率，必然会缩短产品生产时间，并降低生产成本，使热敏电阻的应用更加广泛。
