核电站计算机应急辅助决策系统设计

3.3 硬件构成

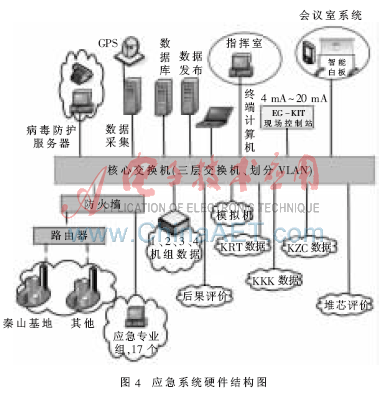

系统硬件主要包括网络系统、计算机系统、通信系统、会议室系统。网络系统包括交换机、路由器、防火墙；会议室系统包括显示系统、扩声系统、会议系统、摄像系统、集中控制系统、视频会议设备、音频系统。结构如图4所示。



3.4 网络结构设计

应急决策系统包括外部网络、EG楼网络、厂内网络。

(1)外部网络

与核安全局、中核总等单位建立通信网络，此网络由2 M专线或ISDN组成。此网络用于与相关单位建立视频会议和数据通信。

(2)EG楼网络

应急决策系统的专用网络，网络连接系统的服务器、台式工作站、笔记本工作站、后果评价计算机和机组网关、KKK、KZC等系统。

应急专网采用单一核心交换机，支持路由和防火墙功能，双路交流电源供电，该交换机采用模块化结构提供高性能的数据处理能力和高可靠性。交换机连接系统的服务器、工作站和数据通信源系统，为保证数据源系统的安全性，在交换机上应用VLAN、访问列表等功能，以保证应急网和数据源网络的安全。

(3)厂内网络

核电站的办公网络，部分应急专业组通过该网与EG楼网络连接进入应急决策系统，堆芯损伤计算机也在该网络上。该网络与应急专网的路由连接实现路由，通过应急专网的防火墙进行网络安全防护。防止从办公网络对应急专网的网络攻击。

3.5 方案总结

通过以上设计，应急辅助决策系统最终可以实现应急数据监视、辅助判断决策、响应流程支持等功能。

另外，系统还具有如下优点：

(1)提供开放的、平台级的设备和管理工具，可根据业务需要进行扩展；

(2)具有开放性、可扩展性、易用性、实时性、安全性以及高可靠性的特点；

(3)具有优良的性能价格比和较低的开发、维护和运营成本；

(4)有利于保护原来的信息化建设的成果和投资。

本文设计的核电站应急辅助决策系统具有功能明确、运行环境稳定、软件成本适中、管理界面友好、灵活性强和操作简便的优点。该系统已经应用于秦山二期核电站，为应急状态下应急管理以及指挥决策提供了有力的支持。
