FM3164在火灾自动报警系统中的应用

3 FM3164的工作过程

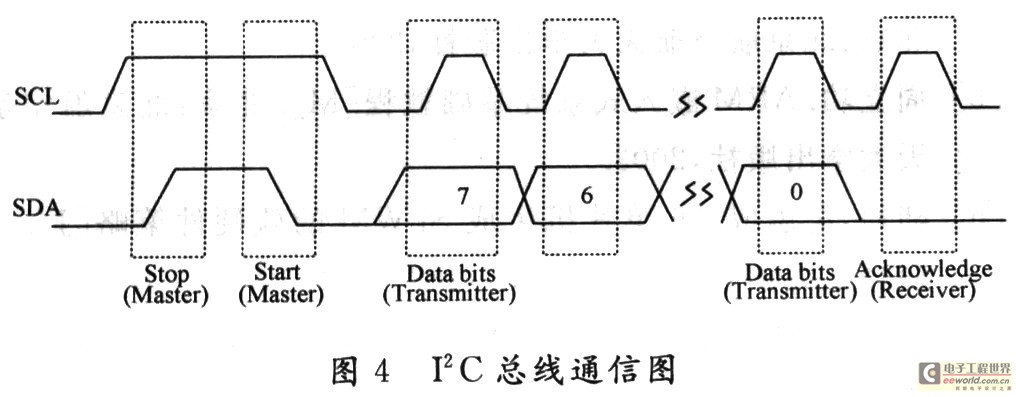

FM3164作为从机，集成了两个功能不同的部件，每个部件都可以被独立访问。一个是存储器，访问时从机地址的位7～4必须被设置为1010B；若要访问实时时钟／处理器等，则从机地址的位7～4必须被设置为1101B。该器件采用二线制的I2C接口，二线协议由SDA和SCL两个引脚的状态确定。共有四种状态：开始、停止、数据传输及应答。I2C总线通信基本格式如图4所示。



FM3164严格按I2C总线的时序和数据格式操作，其访问操作过程可描述为如下步骤：启动→从机地址→应答→目标地址→应答→(启动→从机地址→应答)→数据(单或多字节)→应答→停止(从机地址中包含了读写命令，括号中的步骤为当前地址读和连续地址读命令所特有的)。

4 FM3164在火灾自动报警控制器中的应用

在现代大中型城市的高层建筑、公共场所、地下设施、现代化厂区等重要建筑和设施的建设和管理中，国家消防规范要求都必须安装独立的火灾报警系统。火灾报警系统快速、安全、可靠、准确地运行至关重要。时钟器件和信息存储器作为报警主机中最为关键的部分，如果采用当前最新工艺技术的铁电非易失性存储器FM3164，则可以实现报警信息的快速存储功能和保证准确的系统时间，同时也解决了电源电压失效和处理器因干扰而死机问题。

4．1 硬件原理

火灾自动报警控制器采用STC89C54RD+单片机，FM3164作为信息存储单元通过SCL和SDA与单片机进行通信，由于单片机没有I2C总线接口，所以任取2个I／O口模拟。实时时钟在Vcc掉电以后自动切换到后备电源。电源通过电阻分压连接到比较器输入口PFI，当VCC低于3．7 V时，比较器输出PFO由高电平变为低电平，当PFO接到单片机的外部中断口，CPU产生中断，完成掉电保护功能。FM3164工作原理图如图5所示。



4．2 程序设计



5 结 语

本文详细全面地介绍了FM3164系列芯片铁电存储器的功能原理和使用方法，给出了通用的硬件电路和部分控制程序。FM3164系列芯片以其强大的功能和性能代替普通的串行存储器和时钟芯片，将在嵌入式控制系统中越来越多地被采用。
