轻轨精整PLC智能控制系统

（1） 故障结构分析

在进行故障诊断设计时，首先必须对整个系统可能发生的故障进行分析，得到系统的故障层次结构，利用这种层次结构进行故障诊断部分的设计。图6为系统的故障层次结构。

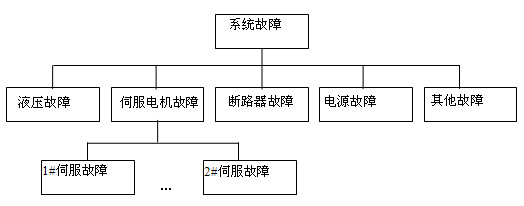

图6. 故障层次结构框图

（2）程序设计

系统故障结构的层次性为故障诊断提供了一个合理的层次模型。在进行系统的程序设计时，应充分考虑到故障结构的层次，合理安排逻辑流程。在引入故障输入点时应注意两点：

a. 必须将系统所有可能引起故障的检测点引入PLC，这主要是从系统的安全可靠运行考虑，以便系统能及时进行故障处理;

b. 应在系统允许的条件下尽可能多的将最底层的故障输入信息引入PLC的程序中，以便得到更多的故障检测信息为系统的故障自诊断提供服务。

5.结束语

经过在线调试和工业试验运行阶段后，该控制系统已于2004年正式投入运行,运行以来，效果良好,实现了预定的控制功能要求，克服了继电器、接触器控制带来的局限，避免了原控制系统辅助元件多、故障率高、工作噪声大、控制方式单一、维护困难等问题。手动与自动切换方便，抗干扰能力强，适合钢厂生产线的恶劣的工作环境,且易于计算机通讯，实现网络监控。

本文作者创新点：将PLC和单片机结合，设计了用于轻轨精整钻、铣床设备的控制系统，并使之具有故障诊断和报警功能，系统结构简单，操作方便。
