I/O扩展电路GM8166在嵌入式锅炉系统中的应用
时间：09-21
来源：互联网
点击：
- 4.2 软件设计
本系统软件均采用C语言编写。软件示例如下。
4.2.1 32位数据串行输入并行输出转换
4.2.2 32位数据并行输入串行输出转换

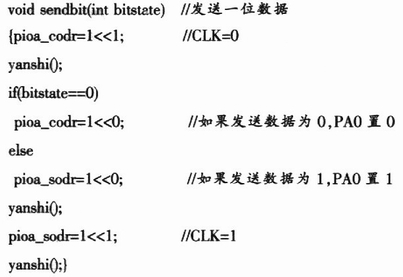

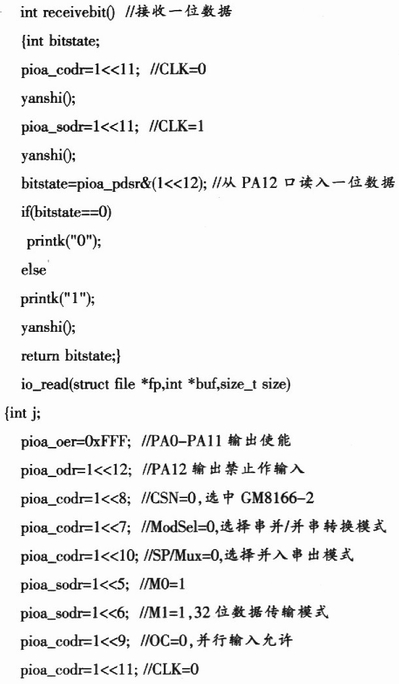

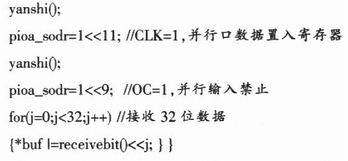

如图2所示，用PAl作为GM8166-l的CLK，用PA0作SDATA，用PAll作为GM8166-2的CLK，用PAl2作SDATA，用软件模拟产生串行接口的传输过程。编程时，应注意GM8166的内部移位寄存器都是在CLK的上升沿移位的，所以读入时应在CLK的上升沿之后读入SDATA的状态，写出时应在CLK上升沿之前置SDATA相应电平。
5 结束语
嵌入式锅炉控制器中使用了两个GM8166器件，实现了锅炉中22个温度、压力、水位、燃烧机、风机等状态的检测和10个手动按键的输入；32个水泵、变频器、燃烧机、风机的启停以及轻重油选择、报警等开关量的输出，解决了使用8255等通用并行I/O电路所带来的成本高、功耗大和占用电路板面积大等系统结构设计与安装方面的问题。
