MSC1212在绝热材料导热系数测定系统中的应用

3.2 温度控制

MSC1212实时测得冷热板温度并与用户设定的温度比较，结合PID控制和模糊控制算法，通过程序控制各路DAC输出一定的电压信号（0-5V），分别控制主副加热器电源电压（0-48V连续输出）、半导体制冷器电源电流（0-25A连续输出），电路十分简单，功率控制的速度和精度同时得到提高。

3.3 软件设计

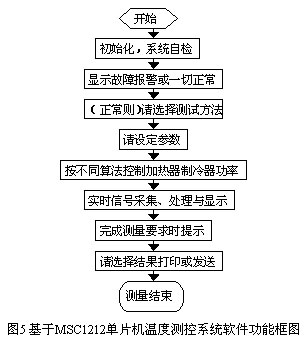

本系统所要实现的功能是实时采集各路温度信号和主加热器电炉丝的电压电流信号，按照算法要求进行功率控制，监控温度传感器、主副加热器、半导体制冷器保护水浴等正常工作，人机对话以及与主机通讯等。系统软件采用模块化编程结构，由主程序和参数设定、系统标定、异常报警、数据处理、串口通讯、键盘、显示、打印等子程序组成。系统功能框图如图5所示。



4 结束语

综上所述，MSC1212单片机具有丰富的片内资源，尤其是内置高精度ADC、DAC，使之在本绝热材料导热系数测定仪中的应用不但提高了测量精度，而且大大简化了硬件电路，可以推广应用于其他测控系统中。
