缝纫机生产线计件系统设计

2 系统软件设计

系统软件主要包括主程序、日期数据采集子程序、按键处理子程序、中断子程序、显示子程序和通信子程序等。主程序主要完成器件的初始化，并判断有无按键按下、有无中断请求，然后根据判断的结果调用相应的子程序。中断子程序用于计数以及特殊情况的处理。日期数据采集子程序完成相应的数据采集、处理和保存，按键处理子程序完成参数的设置，而显示子程序用于显示各数据，通讯子程序完成与上位机的通信。主程序框图，如图5所示。



3 实验结果

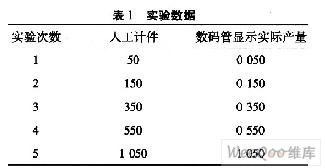

经过多次现场调试和实验，包括修改信号检测电路的滤波、延时以及软件滤波参数；调整两个光电开关之间的距离，以及传感器的照射距离，避免误操作；同时传感器的安装位置也进行了反复的修正，避免较强的自然光或太阳光的直射，以免降低灵敏度。表1是使用本装置进行了5次实物校验的实验数据。



实验结果表明，此生产线计件系统计数准确。

4 结束语

以AT9S51单片机作为系统的控制器、以光电开关为传感器的生产线计件系统，具有结构简单、成本低的特点。经测试，该装置工作稳定可靠，没有发现误动作，可广泛应用于仓储、生产流水线等场合的数量统计。
