LED显示屏设计及技术发展趋势

输出电流计算



套用下面公式可以计算输出电流值：

Vref为23管脚输出电压，Vref维持在1.2V左右。例如：输出电流设定在20mA，电阻值在910左右，即：

大概电流在20mA左右，公式计算误差电流维持在±5%以内。严谨的电路设计需要精确测量，经确认后的电流，保持±1%电阻值误差，批量中电流精度维持在±3%以内。

静态驱动方式是有利于LED寿命的设计，随着驱动IC成本不断降低，越来越多的采用静态设计方式，静态是针对扫描屏设计方式而言的，CYT62726输出端口只单独连接1颗或1串LED，数据传送针对单个像素点驱动，IC使用数量最多的一种设计。静态设计比较能发挥LED性能，驱动电流值是LED正常工作值，有利于LED最佳使用寿命。

在静态屏幕设计中，多片CYT62726级联方式，CLK、LE、 OE是并行传送结构，在数据传递中需要增加74HC245来提高驱动能力，一般建议3-6片CYT62726设置1片74HC245。SD数据是串行传递方式，按照设计设计可以采用经过74HC245，也可以不经过74HC245，因为数据串行传送有足够的驱动能力。





1/4扫描设计方式也是LED屏幕采用较多的设计方式之一。主要是不需要太高LED亮度的产品设计，比如室内屏；不需要太高灰阶等级的屏幕，比如多用于数字图形显示的地方。

1/4扫描设计数据、时钟、锁存、使能传送方式是和静态设计一样的，为了提高刷新率，传送数据量会增加数倍。

1/4扫描需要增加B0-B3扫描选通线，在每帧单位时间内，B0-B3会按次序选通一次，在单位时间1S钟内B0-B3分别占用(1/4)S时间。

每当B0-B3被选通，其中被选通点亮的LED数据被移位到该像素，并锁存和使能(执行显示)。

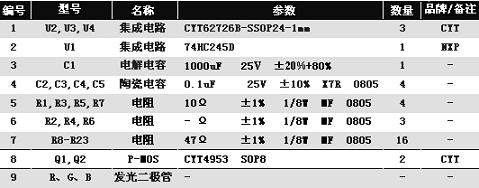

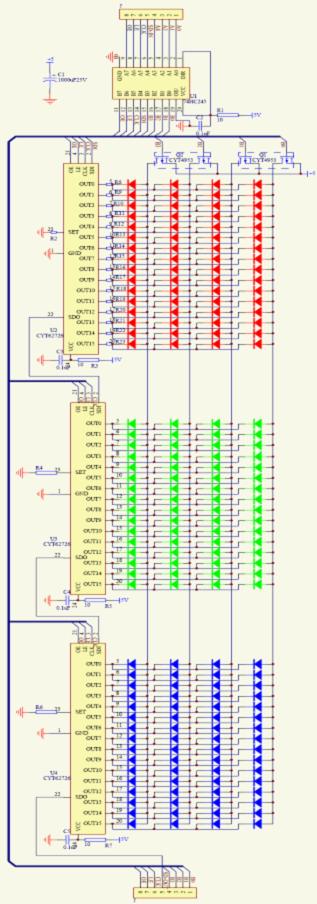

CYT62726的16个端口驱动其中B0-B3选通线中共4颗LED，相对应4个单一颜色像素点，IC驱动电流是4颗LED电流的总和。

CYT62726 的16个端口电流是统一设定的，为了保持白平衡R’G’B分别采用3颗CYT62726设计。选通信号是由控制器送出的，驱动PMOS打开和关闭B0- B3选通线，PMOS驱动能力与选通线B0-B3连接LED数量有关系，是整个选通线上LED电流总和，通常选择4953，但是要注意实际驱动能力。

在 1/4扫描设计中，CYT62726是多片级联方式，CLK、LE、OE是并行传送结构，在数据传递中需要增加74HC245来提高驱动能力，一般建议 3-6片CYT62726设置1片74HC245。SD数据是串行传递方式，按照设计设计可以采用经过74HC245，也可以不经过74HC245，因为数据串行传送有足够的驱动能力。

在1/4扫描设计中，一般驱动电流较大，单颗红色LED时，需要串接电阻分压，分担芯片热量。最好的办法是两颗红色LED串接，提高亮度降低驱动电流，但是需要和设计面板显示结构相结合。





作者：LED-文子
