大功率高频软开关逆变焊机概述

2.4 状态2和状态3的时间设定

设计是否合理是实现软开关和满足最大占空比的关键。从前面的工作过程分析看出状态2设得太大占空比就会减小，功率管的峰值电流会增大，次级整流二极管的反向耐压就会提高，这样就会增大功率管和二极管的损耗，高频燥声也会增大。因此，应尽量增大占空比，但如果状态2设计小了，C1和C3不能充分充放电，S1和S3就不能实现零电压开关，其损耗会增加，这是不允许的。状态3时间的最佳值比较临界，状态3时间长了由于高频振荡会增大S2和S4的损耗，状态3时间短了容易造成S2和S4瞬时短路，功率管采用MOSFET时，状态3时间一般在300ns左右，功率器件采用IGBT时一般取大一些(300～600ns)。

3 逆变焊机驱动波形死区及前后沿设置

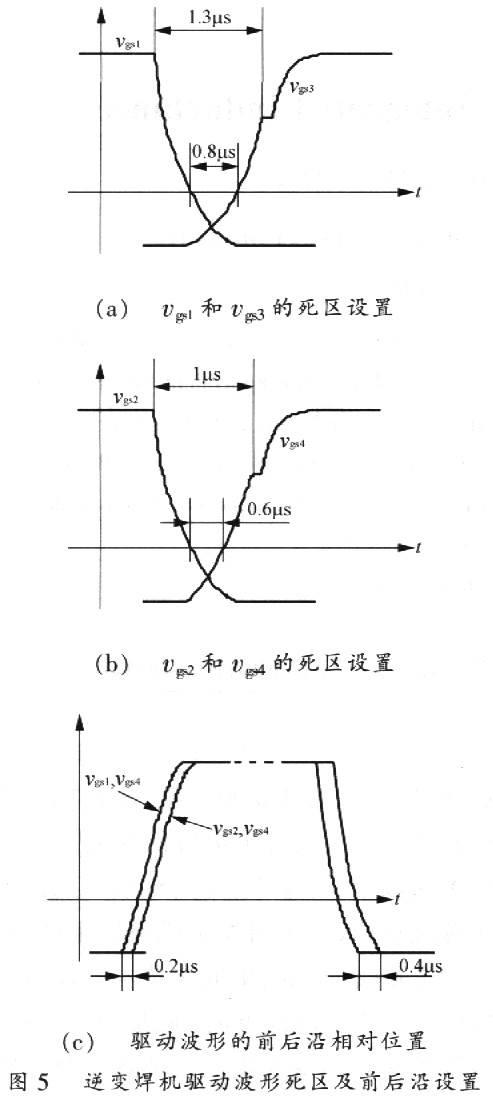

S1和S3及S2和S4驱动波形的死区设置，S1和S4或S3和S2波形的前后沿的相对位置的设置如图5所示。



4 结语

实验结果表明，设计出的大功率软开关弧焊逆变器不仅体积小、重量轻、生产成本低，而且具有高效率和高可靠性，ICBT的开关损耗大大减小。该焊机的工艺性、可制造性、可维护性都达到了一个很高的水平。
