水平定向钻进跟踪/导向仪中地下传感发射探头

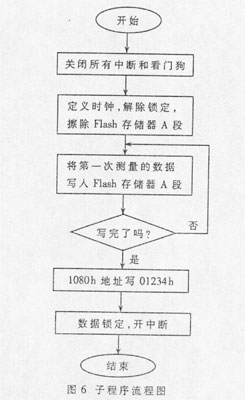

Flash存储器由很多相对独立的段组成，主要分为信息存储区(A、B段)和主存储区，可在一个段中运行程序，而对另一个段进行擦除或写入数据等操作；主要用于保存用户程序或重要的数据、信息等一些掉电后不丢失的数据。应用程序在主存储区中，主要是对信息存储区中的A段进行擦除和写数据。 第一次上电时探头放置在特定的标定平台上，使探头倾角及面向角处于绝对零位。这时探头上电，运行主程序，传感器测得的数据即为因安装而形成的固定偏差。把测得的数据写入Flash存储模块中锁定，使以后程序不能再对此段程序存储单元进行改写，掉电后也不会被擦除。探头以后上电工作通过对特定存储单元数据进行判断，不再执行上述过程。但将传感器每次测量所得数据减去第一次上电所测偏差值，即得绝对测量值。在对Flash操作前先要停掉看门狗，防止操作期间看门狗定时器溢出。该子程序流程如图6所示。


地下传感发射探头运用单片机MSP430F149方便地实现了对传感器输出信号的采集、DSP的控制与管理、电源模块的管理等。同时，采用先进的DSP技术，实现数字调制、同步以及相关的数字信号处理，为地面接收解调以及定位测深提供了可靠的保障。系统具有：体积小、成本低、可靠性高等一系列优点，并采用低功耗设计，探头在地下可连续工作十余小时，为水平定向钻进穿越更长的施工工程提供了有利的条件。
