为智能电表选择适合的PLC调制解调器方案

安森美半导体为智能电表应用提供完整方案

与普通电表相比，智能电表无疑是更为复杂的系统。而安森美半导体为智能电表应用提供完整的解决方案，除了上述用于通信应用的PLC调制解调器和线路驱动器方案外，还提供用于电源管理、测量和存储等关键功能的解决方案。如在电源管理模块，可以应用安森美半导体的NCP1014、NCP1015等AC-DC转换器，LM2596、NCP3063和CS51411等DC-DC转换器，MC78L05、MC7805、CAT6217和CAT6219等低压降(LDO)稳压器，以及NTMFS4823等中压及高压FET。此外，在智能电表应用中，也可采用安森美半导体系列EEPROM、SDRM等存储器，以及ESD/TVS、SIM卡接口、逻辑、USB保护、监控、I/O扩展、时钟和温度传感器等。

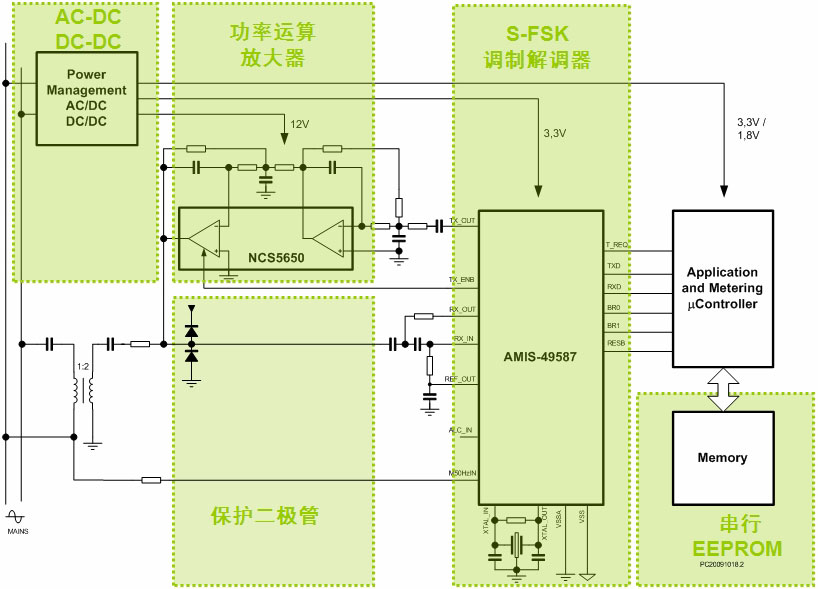

图2：安森美半导体应用于智能电表的解决方案。

总结：

在方兴未艾的智能电网应用中，智能电表发挥关键作用。设计人员需要为智能电表与数据集中器之间的通信选择适合的通信方式，而PLC已经成为业界先导公司及先期试验项目的选择，颇具示范及借鉴意义。设计人员需要为PLC通信选择调制解调器方案。安森美半导体用于PLC的调制解调器产品符合标准及客户规范，并提供众多应用优势，如简化设计、降低成本、降低耗电、提供可靠通信及加快上市进程等。安森美半导体更为智能电表应用提供包括电源/电源管理及保护、通信、测量和存储等关键功能的完整解决方案，方便客户的选择，帮助他们降低采购成本及加快产品上市。

相关资料：

1、《电力线载波(PLC)技术及解决方案》网上广播PPT资料，安森美半导体
2、《智能电网》演讲资料，Laurent Jenck，2010年5月，安森美半导体
3、AMIS-49587数据手册，www.onsemi.cn/pub/Collateral/AMIS-49587-D.PDF，安森美半导体
4、AMIS-30585数据手册，www.onsemi.cn/pub/Collateral/AMIS-30586-D.PDF，安森美半导体
5、PLC调制解调器AMIS-49587图形用户界面， www.onsemi.cn/pub_link/Collateral/AMIS49587%20GUI.ZIP
