三种常用SoC片上总线的分析与比较

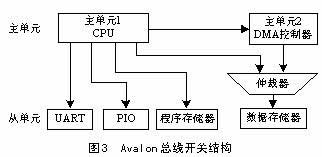

Avalon总线主要特性如下：

32位寻址空间；
支持字节、半字和字传输；
同步接口；
独立的地址线、数据线和控制线；
设备内嵌译码部件；
支持多个总线主设备，Avalon自动生成仲裁机制；
多个主设备可同时操作使用一条总线；
可变的总线宽度，即可自动调整总线宽度，以适应尺寸不匹配的数据；
提供了基于图形界面的总线配置向导，简单易用。

4  三种片上总线比较 　　

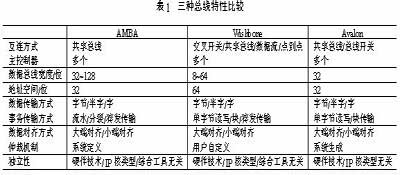

通过以上对三种总线特性的介绍，可以对三种总线作个比较，如表1所列。

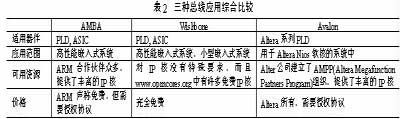

基于三种总线的特性，可以得出其应用的综合比较，如表2所列。

三种总线各有特点，决定了其应用范围的不同。AMBA 总线规范拥有众多第三方支持，被ARM公司90%以上的合作伙伴采用，已成为广泛支持的现有互连标准之一。Wishbone异军突起，其简单性和灵活性受到广大SoC设计者的青睐。由于它是完全免费的，并有丰富的免费IP核资源，因此它有可能成为未来的片上系统总线互连标准。Avalon主要用于Altera公司系列PLD中，最大的优点在于其配置的简单性，可由EDA工具快速生成，受PLD厂商巨头Altera极力推荐，其影响范围也不可忽视。

结 语
　　
本文对SoC中常用的三种总线AMBA、Wishbone和Avalon的特性进行了详细分析和比较，在此基础上阐述了各自的应用范围，为SoC设计中总线选择提供了参考。SoC系统中总线的选择不仅要看其性能，还要看其应用范围，是否有足够的IP核资源可用等等。另外，SoC中可以选用的总线还有很多，如IBM的CoreConnect、Plamchip的CoreFrame、Mentor Graphics的FISPbus等等。虽然这些总线目前的应用范围都远不如本文介绍的三种总线广泛，但是各有其特点和适用领域。因此，在SoC中选用片上总线时，需要进行认真选择。
