单片机在报警主机中的应用
时间：07-07
来源：互联网
点击：
随着人们生活水平的提高，安全意识也在不断增强，这为安防行业提供了良好的发展环境和广阔的发展空间。最近几年统计数字显示:国内安防产品行业平均以20%-30%的年增长率迅速成长。安防市场的年产值为300-400亿元。就北京地区来讲，安防市场容量1996年为5亿元，1997年6.25亿元，1998年由于大力推行金融网建设激增至13.6亿元，1999年9.2亿元，近几年则一直保持在10亿元以上。由于奥运设施应在2006年以前基本建成，因此专家指出，在2004年到2005年安防市场将迎来总体高峰，对安防产品制造、销售和工程安装都是不可多得的商机。
安防产品的网络化和无线化是发达国家安防发展的方向，也将成为我国安防业的发展方向。目前已经有很多产品实现了无线化，例如各种探测器、摄像机等，但是在技术上还不十分完善。安防网络化则更具有战略意义。安防行业的盈利模式要从目前的销售和安装转向附加值更高的安防服务，网络化是必由之路。由此可见，安防技术距离成熟还有很长的路要走。
这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，使凌阳8位单片机能够为国内安防事业的发展添砖加瓦。
1 功能简介
(1) 报警主机与探测器采用无线连接，安装方便灵活。
(2) 全程中文语音提示，易于使用。
(3) 无线遥控：采用无线的遥控器对主机进行布防、撤防、紧急报警控制，供用户随身携带。
(4) 可与各类型防盗、烟感、可燃气体等无线探测器联网，组成安全防范布防系统，支持2个永久防区（始终处于“布防”状态）和6个自由防区（可布防/撤防）。接收各类型探测器的无线编码信号，根据情况作出相应的报警动作。
(5) 电话报警功能：可预设6组报警电话，当发生警情时，主机将循环拨打设定的电话，并向接听者播放用户预录语音信息。
(6) 报警留言设置：可预录7S的语音信息（如家庭住址等），主机可以在拨通报警电话时把预录的语音播放给接听电话方。
(7) 紧急报警功能：在遥控器及主机上设置有紧急报警按键，供紧急情况用。
(8) 远程电话控制功能：用户可以通过电话线，在远程对家中的主机进行控制，如布防、撤防等。
2 系统总体方案介绍

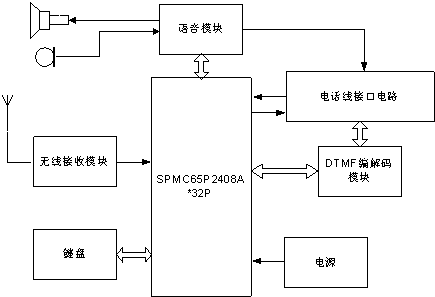

系统硬件框图如图 1所示。本方案选用SPMC65P2408A*32P单片机作为控制器的处理器，其加上一些外围器件，构成最小系统，完成主控器的控制功能外，还完成了主控器中所有的语音功能。
电话线接口电路：在本方案中作为主控器的报警通道，同时也是用户远程控制的通道，负责信号的检测和信息的传输。
DTMF编解码模块：负责电话机双音多频编码和解码的工作。
键盘模块：根据客户选择，选用不同的键盘模式，基础方案中为4X4键盘。
语音模块：采用ISD语音芯片，音质很好。
无线接收模块：目前是采用市场上最常见的无线接收模块。
电源模块：主要为外接9VDC电源，内置可充电的电池，以备停电时使用。

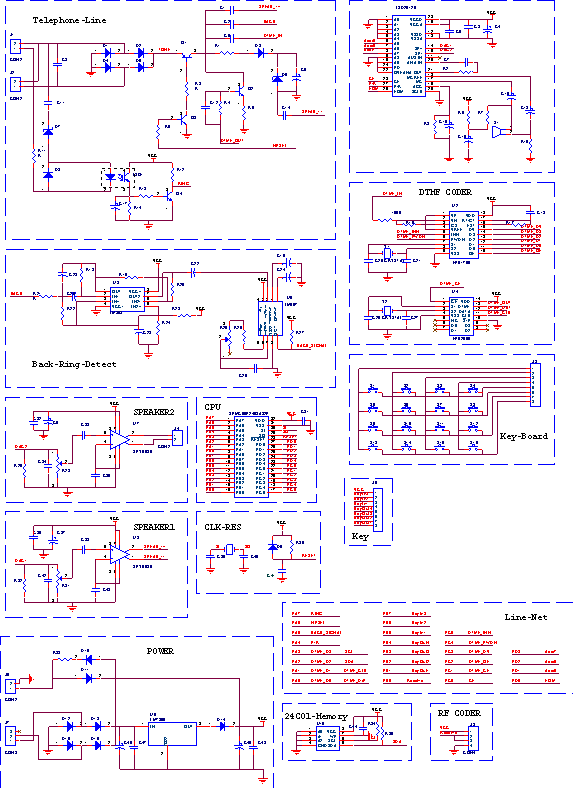

3 系统硬件设计
4 芯片特性简介
SPMC65P2408A是由凌阳公司设计开发的8位工业级单片机，采用凌阳SPMC65内核，支持位操作指令。具有强大的定时/计数器、丰富的外部中断源以及ADC、PWM、标准通讯接口等多种功能。适用于通用工控场合、计算机外围控制和家电等。SPMC65P2408A有28管脚和32管脚两种封装，32管脚封装多了UART功能。本设计选用32管脚封装，如图3所示。
32管脚封装芯片的具体特性如下：
● 工作电压：3.0V～5.5V
●工作速度：8MHz
●工作温度：-40℃～85 ℃
●超强抗干扰、抗静电ESD保护能力
●8K byte ROM，256 byte RAM
●27个通用输入输出口
●强大的定时计数器：2个8位、2个16位具有Capture\Compare\PWM功能
●1个1Hz～62.5KHz的时基
●8通道10位精度的ADC(带外部参考电压)
●4个外部中断
●SPI、UART通讯接口
●2种省电模式：Halt、Stop
●蜂鸣器输出功能
●4.0V/2.5V可选低电压复位功能
●可编程看门狗功能
安防产品的网络化和无线化是发达国家安防发展的方向，也将成为我国安防业的发展方向。目前已经有很多产品实现了无线化，例如各种探测器、摄像机等，但是在技术上还不十分完善。安防网络化则更具有战略意义。安防行业的盈利模式要从目前的销售和安装转向附加值更高的安防服务，网络化是必由之路。由此可见，安防技术距离成熟还有很长的路要走。
这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，使凌阳8位单片机能够为国内安防事业的发展添砖加瓦。
1 功能简介
(1) 报警主机与探测器采用无线连接，安装方便灵活。
(2) 全程中文语音提示，易于使用。
(3) 无线遥控：采用无线的遥控器对主机进行布防、撤防、紧急报警控制，供用户随身携带。
(4) 可与各类型防盗、烟感、可燃气体等无线探测器联网，组成安全防范布防系统，支持2个永久防区（始终处于“布防”状态）和6个自由防区（可布防/撤防）。接收各类型探测器的无线编码信号，根据情况作出相应的报警动作。
(5) 电话报警功能：可预设6组报警电话，当发生警情时，主机将循环拨打设定的电话，并向接听者播放用户预录语音信息。
(6) 报警留言设置：可预录7S的语音信息（如家庭住址等），主机可以在拨通报警电话时把预录的语音播放给接听电话方。
(7) 紧急报警功能：在遥控器及主机上设置有紧急报警按键，供紧急情况用。
(8) 远程电话控制功能：用户可以通过电话线，在远程对家中的主机进行控制，如布防、撤防等。
2 系统总体方案介绍
系统硬件框图如图 1所示。本方案选用SPMC65P2408A*32P单片机作为控制器的处理器，其加上一些外围器件，构成最小系统，完成主控器的控制功能外，还完成了主控器中所有的语音功能。
电话线接口电路：在本方案中作为主控器的报警通道，同时也是用户远程控制的通道，负责信号的检测和信息的传输。
DTMF编解码模块：负责电话机双音多频编码和解码的工作。
键盘模块：根据客户选择，选用不同的键盘模式，基础方案中为4X4键盘。
语音模块：采用ISD语音芯片，音质很好。
无线接收模块：目前是采用市场上最常见的无线接收模块。
电源模块：主要为外接9VDC电源，内置可充电的电池，以备停电时使用。
3 系统硬件设计
4 芯片特性简介
SPMC65P2408A是由凌阳公司设计开发的8位工业级单片机，采用凌阳SPMC65内核，支持位操作指令。具有强大的定时/计数器、丰富的外部中断源以及ADC、PWM、标准通讯接口等多种功能。适用于通用工控场合、计算机外围控制和家电等。SPMC65P2408A有28管脚和32管脚两种封装，32管脚封装多了UART功能。本设计选用32管脚封装，如图3所示。
32管脚封装芯片的具体特性如下：
● 工作电压：3.0V～5.5V
●工作速度：8MHz
●工作温度：-40℃～85 ℃
●超强抗干扰、抗静电ESD保护能力
●8K byte ROM，256 byte RAM
●27个通用输入输出口
●强大的定时计数器：2个8位、2个16位具有Capture\Compare\PWM功能
●1个1Hz～62.5KHz的时基
●8通道10位精度的ADC(带外部参考电压)
●4个外部中断
●SPI、UART通讯接口
●2种省电模式：Halt、Stop
●蜂鸣器输出功能
●4.0V/2.5V可选低电压复位功能
●可编程看门狗功能
