单片机在报警主机中的应用

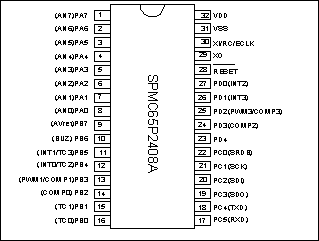

                                                            图 3 SPMC65P2408A*28P封装
       5 电路模块分析

       5.1 供电系统分析　　

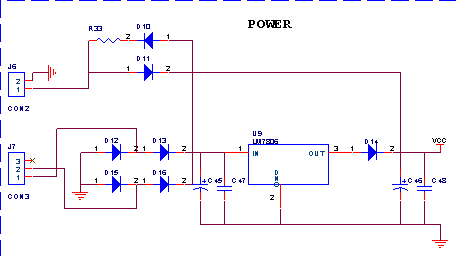

       图 4为报警机的电源部份电路。主机采用9V的DC电源，经7806稳到6V然后再经过二极管使电压稳到5.3V左右，给电路中各模块提供电源；另提供了一个备用电池的接口，备用电池采用6V的可充电电池，接到J6。

                                                         图 4供电系统

       5.2 语音输入输出电路　　

       音频输出为两路，一路为本地音频输出（图 5），另一路为外线音频输出（图 6）。

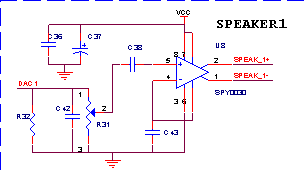

                                                               图 5本地音频输出

                                                              图 6 外线音频输出　　

       音频输入电路如图 7所示，主要用于录音的声音信号采集。

                                                        图 7  MIC音频输入电路
5.3 电话线接口电路　　

       电话线接口电路主要按功能来划分可分成以下几块：　　　　

       ●模拟摘挂机；　　　　
       ●来电振铃检测；　　　　
        ●回铃音检测电路；　　　　
       ●信号输入输出耦合电路；

       5.3.1 模拟摘挂机电路

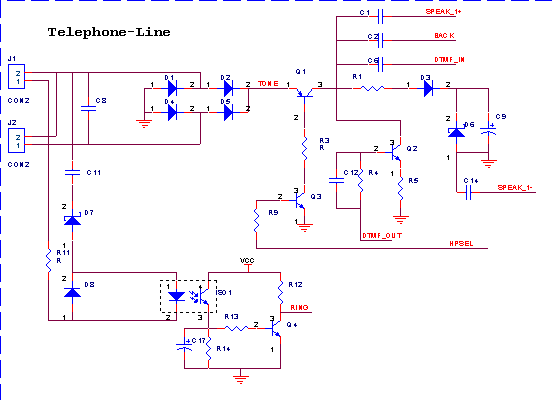

                                        图 8 模拟摘挂机和振铃检测电路　　

电话外线接入电路接口J1和J2（J1和J2是一样的），经过桥进行整流，这样可以防止电话线的正负极接反，Q1、Q3负责控制电话线摘挂机信号，当挂机状态时，HPSEL的电平用MCU控制为低电平，则Q3截止、Q1截止，此时，电路无法形成回路，没有电流（理想状态），交换机则认为电话线处于挂机状态。因为电话外线上的电压在平时有40V左右，当振铃来时能有到110V左右的电压，所以对于Q1和Q3的选择，应选择反向电压在160V以上的三极管。　　

       当HPSEL为高电平时，Q3、Q1都会导通，后面的D6把电压稳在5.1V，这时主要由R1给外线提供摘机电流。

       5.3.2 来电振铃检测电路　　

       电路图如图 8所示。外线在平时的电压为直流40V左右，而振铃来时会有正负25V的交流电压叠加在外线上，所以检测振铃的电路用C11高压电容来进行隔直；当有振铃来时，交流信号会通过C11，击穿D7，给后面的光藕提供脉冲开关信号，而R11为限流电阻。　　

       经光藕隔离的信号经C17和R14滤波整形后，会变成标准低电平和带纹波高电平的长周期脉冲信号，但是输出的波形不好，且为高的电平状态还与各交换机相关，所以在后面加上了一个三极管的反向器，作为整形，这样就可以得到很完整的波形了。　　

       RING为输出信号端。
