一种计算机监控的电力静态模拟试验系统

下面介绍各模块的具体功能。

(1)初始化模块：完成接口板的初始化、人机界面的初始化设置等功能；
(2)界面模块：完成界面文件的编写以及电气主接线的绘制；
(3)开关量采集模块：实现开关量的采集及显示；
(4)故障设置模块：实现在模拟线路上进行任意一种简单故障的设置；
(5)开关操作模块：实现两侧模拟断路器的开关操作。

4 系统操作

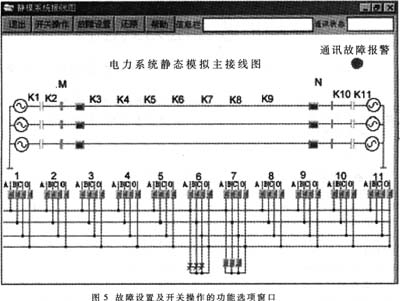

短路故障控制器软件系统的主窗口如图5所示。

它由模拟线路电气主接线示意图、短路母线接线示意图、功能菜单、信息栏和通讯状态几部分组成。在主窗中，操作者可以通过鼠标或键盘选择其中任意一个功能选项，并通过下拉菜单选择该功能选项中的任意一个功能条。

(1)退出：用于退出系统主窗口，并返回到主控系统。
(2)故障设置：此功能选项用于在系统主窗口中显示的模拟线路上进行任意一种简单故障的设置。其中，故障位置选择参数用于操作者设置故障点。故障类型选择参数用于选择故障类型。故障时间选择参数用于选择故障持续时间。
(3)开关操作：用于实现对两侧模拟断路器的跳合闸操作。操作者用鼠标滚动功能条，选择任意功能选项，用鼠标单?quot;确定"，则开关操作设置窗口退出，弹出"密码"窗口，确认密码后，一种开关操作便被设置完毕。
(4)还原：此功能选项用于恢复故障设置和开关操作。当操作者完成一项故障设置或开关操作后，用鼠标单击"还原"，则系统恢复初始状态，等待进行下一项故障设置或开关操作。
(5)帮助：内含关于开关操作和故障设置的帮助信息。
(6)信息栏：用于显示此次故障设置或开关操作的信息。
(7)通讯状态：用于显示计算机与可编程逻辑控制器(PLC)之间的通讯状态。若通讯状态良好，则在通讯状态栏中显示"正确接收"；若通讯有误，则在通讯状态栏中显示通讯错误的种类。

另外，当模拟线路上有开关变位时，如完成了一次故障设置、开关操作或保护动作跳闸后，在系统主窗口电气主接线图的相应开关位置上将立即显示出开关变位情况。

以上介绍了静模系统控制部分的硬件、软件组成和主要功能的设计与实现。硬件系统结构简单、软件系统运用 Lab Windows/CVI工具软件开发，具有良好的图形用户界面，操作简单灵活，修改参数方便，对提高静模系统的实验水平和教学效果有着十分重要的作用。文中提出的设计方案已于山东电力科学研究院静态模拟实验室成功实现，验证了其可行性和有效性。
