温湿度传感器SHT11的感测系统设计

4.3.2 温度值输出

由于SHT11是采用PTAT能隙材料制成的温度敏感元件，因而具有很好的线性输出。实际温度值可由下式算得：

Temperature=d1+d2×SOT

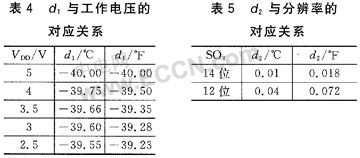

式中：d1和d2为特定系数，d1的取值与SHT11工作电压有关，d2的取值则与SHT11内部A／D转换器采用的分辨率有关，其对应关系分别如表4和表5所列。


4.3.3 露点计算

露点是一个特殊的温度值，是空气保持某一定湿度必须达到的最低温度。当空气的温度低于露点时，空气容纳不了过多的水分，这些水分会变成雾、露水或霜。露点可以根据当前相对湿度值和温度值计算得出，具体的计算公式如下：

LogEW=0.66077+7.5×T／(237.3+T)+log10(SORH)-2
Dp=((0.66077-logEW)×237.3)／(logEW-8.16077)

式中：T为当前温度值，SORH为相对湿度值，Dp为露点。

5 结 论

温湿度传感器SHT11集温度传感器和湿度传感器于一体，因此采用SHT11进行温湿度实时监测的系统具有精度高、成本低、体积小、接口简单等优点；另外SHT11芯片内部集成了14位A／D转换器，且采用数字信号输出，因此抗干扰能力也比同类芯片高。该芯片在温湿度监测、自动控制等领域均已得到广泛应用。
