基于PCI的遥测解调及遥控注入测试卡的设计与实现

4 测试卡与其配套软件的数据流和控制流

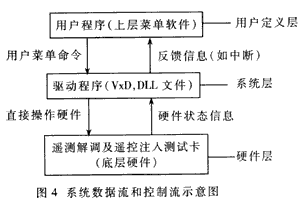

遥测解调及遥控注入测试卡要和其配套的软件接口卡驱动程序(VxD)及用户菜单应用软件共同使用。遥测解调及遥控注入测试卡作为硬件BIU同被测测控系统连接，负责接收与发送各类测试数据，并且可以由主机来配置测试卡上的寄存器。驱动程序则作为遥测解调及遥控注入测试卡和用户菜单软件的接口程序，负责接收菜单软件的命令，并依据此命令来操作硬件，或者向菜单软件报告总线适配器的工作情况(如通知中断已经产生以及告知中断原因)，包括安装信息文件(INF)、虚拟设备驱动程序(VxD)、接口函数文件(DLL)三个组成部分。菜单软件作为用户界面程序接收用户的输入，并以可视的方式将结果数据反馈。遥测解调及遥控注入测试卡与处理器之间所构成系统的数据流和控制流如图4所示。
