ISD4002语音芯片在报警系统中的应用

3 软件设计

单片机控制ISD4002语音芯片的软件流程图如图3和图4，5所示．重点介绍ISD4002录放音程序。

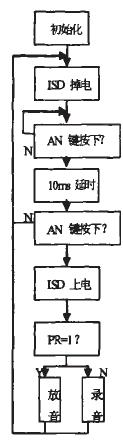

图3主程序


图4录音子程序


图5放音子程序

3．1主程序

此系统中主程序采用软件延时去除按键抖动。我们在程序中设置了三个按键，分别为复位键，状态键和执行键。为了节省能源，在利用按键判断系统不进行录散音操作时，语音芯片进入掉电状态。ISD4002芯片通过SPI接口写入数据。主程序主要完成对按键信息的判断．如果有键按下则调用相应的子程序。

3．2录放音程序

录放音程序主要在接收到相应指令后通过SPI总线对ISD4002进行控制。对于ISD4002芯片，器件延时TPUD(8 kHz采样时，约为25ms)后才能开始操作．因此，用户发完上电指令后，必须等待TPUD，才能发出一条操作指令．为了能灵活播放语音信息，报警语音是分段存放在ISD4002中的，编程时播放录音是根据语音的存放地址播放不同语音的。播放时要根据每段录音的长短做相应的延时。

4 结束语

本文作者创新点：本系统利用单片机、语音电路完成了设备语音报警功能，而语音电路采用一种EEPROM存储方法的语音芯片，该设计方法外围电路结构简单，操作、使用方便。

作者：刘微，陈核新      来源：《微计算机信息》(嵌入式与SOC)2009年第25卷第6-2期
