SA9904B在电力参数远程测控系统中的应用

5 系统软件

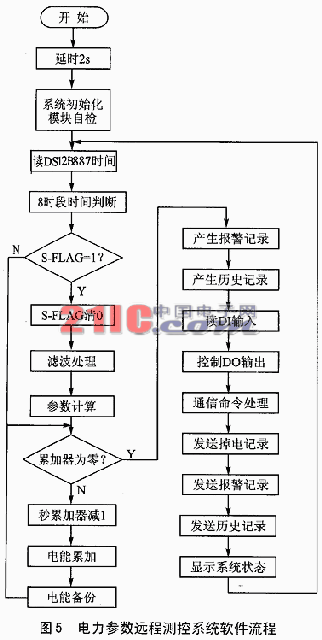

电力参数远程测控系统的软件包括系统初始化、时间读取与时段判断程序、电力参数计算、通信命令处理、产生各种历史及报警记录、显示状态等模块。软件流程如图5所示。



其中电力参数计算模块将完成电力参数滤波、电力参数计算以及电能累加功能。系统实时读取SA9904B芯片内部存储的各相有功电能、无功电能、电压有效值和频率原始值。经过滤波处理，获得正确的电力参数，并通过计算公式完成三相电压、电流、有功功率、无功功率、功率因数、频率等测量。

结语

该系统中采用SA9904B芯片，大大减少了软件中的计算工作，提高了系统的测量精度。同时采用LonWorks总线传输实测数据，也有效地提高了系统的抗干扰能力及稳定性。

参考文献

   1. Sames公司 SA9904B
   2. 何立民 单片机高级教程 2000
   3. 杨育红 LON 网络控制技术及应用 1999
   4. 黄益庄 变电站综合自动化技术 1999
   5. 刘健 配电自动化系统 1999

作 者：广东欧宇信息控制计划有限公司 熊勇 广东工业大学 李桂桦 陈星扩
来 源：单片机与嵌入式系统应用 2003（12）
