高速DSP-TMS320LF2407串行外设接口设计

4 RTL级设计

随着数字系统设计的复杂性不断增加，在设计初期指定有效的设计策略对于整个设计是至关重要的。行为描述方式是对系统数学模型的描述。它包括RTL、算法级、系统级的描述。RTL是指通过描述寄存器之间数据流动来描述数字电路系统，是一个数据流的概念．寄存器与寄存器之间的数据处理由组合逻辑完成。RTL级是Verilog较高抽象层次，在这个抽象层次上，模块可以根据设计的算法来实现．而不用考虑具体的实现细节。

4．1寄存器整体电路设计

下面是部分Verilog HDL源代码．描述了数据传输时相关寄存器的功能设置：先是对复位时各个寄存器的初始值，接下来是对寄存器进行功能设计．和数据传输时候产生的中断使能和标志位的设计。



4．2整体时序仿真

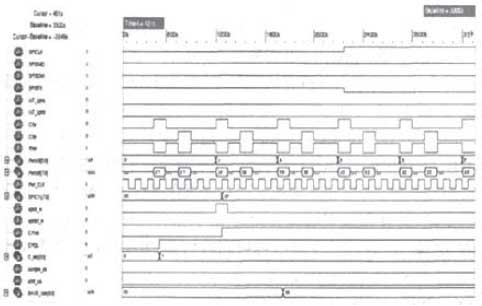

将上述Verilog代码编译，再写上对应测试代码进行验证。图5是寄存器的写操作的整体时序仿真波形图．验证了上述代码正确可行。



图5写操作整体时序仿真

5 结论

本文作者的创新点是改进了硬件触发器的结构．用三态门和传输门取代那种单一MOS管的结构。首次应用到TMS320LF2407芯片串行外设接口上，降低工作电压到3.3V，加快数据传输，而且还有相应的反馈信号，进一步完善了触发器结构。同时有很好的可移植性好。具有充分的可裁剪性，本设计运行可靠，达到预期的效果。
