24位A/D转换器LTC2400及其应用

３和ＡＴ８９Ｃ２０５１单片机的接口应用

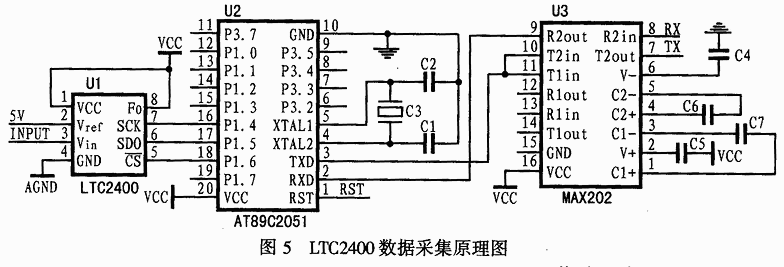

利用ＬＴＣ２４００实现高精度信号采集功能的系统原理图如图５所示。在该数据采集系统中，ＬＴ２４００芯片的外围电路十分简单。ＡＴ８９Ｃ２０５１单片机作为控制器，其中Ｐ１．４、Ｐ１．５和Ｐ１．６与ＬＴＣ２４００的ＳＣＫ、ＳＤＯ和ＣＳ相连，数据转换结果也通过该串行口输出；该系统采用电压为５Ｖ的基准源；信号由ＬＴＣ２４００的ＶＩＮ输入，输入的电压范围为－０．６２５～５．６２５Ｖ；转换速率为６．２５ＰＰＳ；数据通过ＡＴ８９Ｃ２０５１的ＲＸＤ和ＴＸＤ并经ＭＡＸ２０２进行电平转换后由串行口输出给上位机。



通过实际应用证明，ＬＴＣ２４００芯片具有很高的性能，可以较好地实现预期的设计功能，目前?笔者已将其应用在地震前兆形变观测仪器中，且效果良好。
